1. 汽车前大灯产品介绍

可以说汽车外观要求最高的零件就是车灯，因而对模具设计与制造要求极高。组成汽车前后灯的主要零件有：左右透镜、左右装饰框、左右灯壳、左右反射镜等。

2. 汽车前大灯产品外观要求

（1）透镜 产品为透明件，内侧面有花纹，外观要求高。

（2）装饰框 产品外观面镀铝，部分区域需磨砂处理。

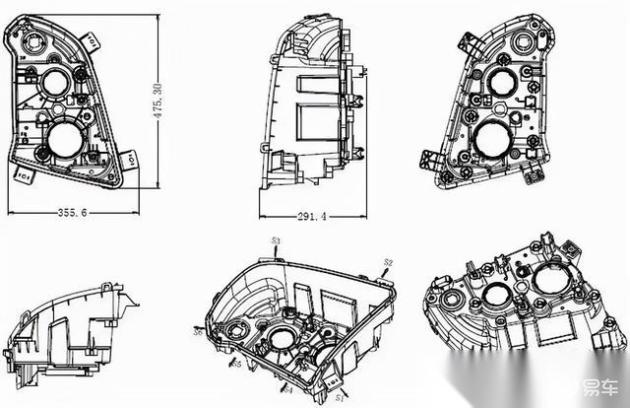

（3）灯壳 产品为内部功能件，灯头孔、后盖孔等装配要求高。

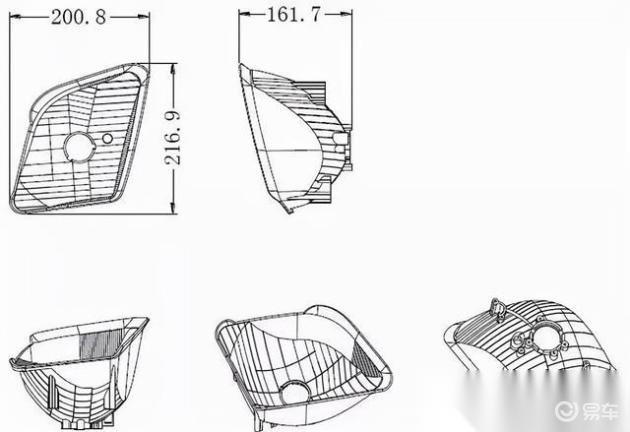

（4）反射镜 产品为电镀件，有严格的配光要求，外观面镀铝。

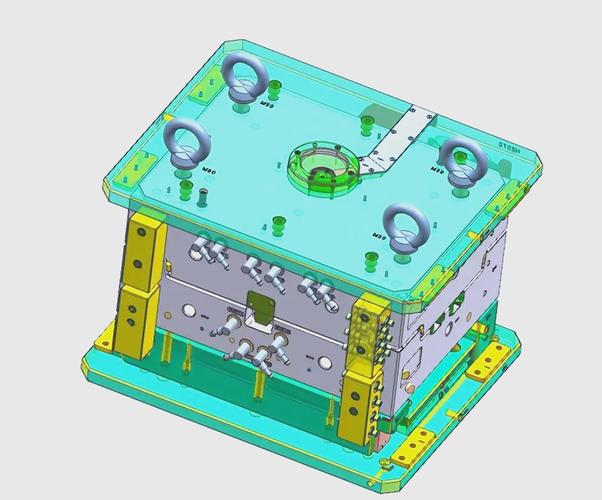

3. 汽车前大灯主要模具展示

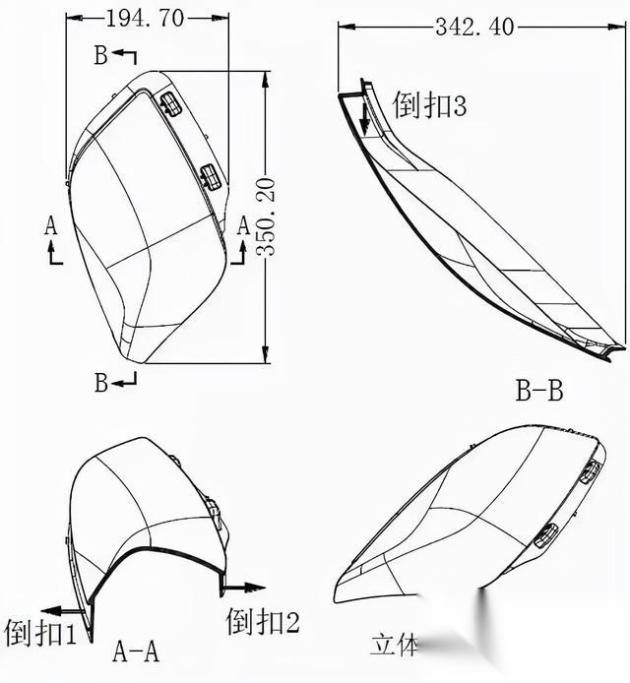

（1）透镜

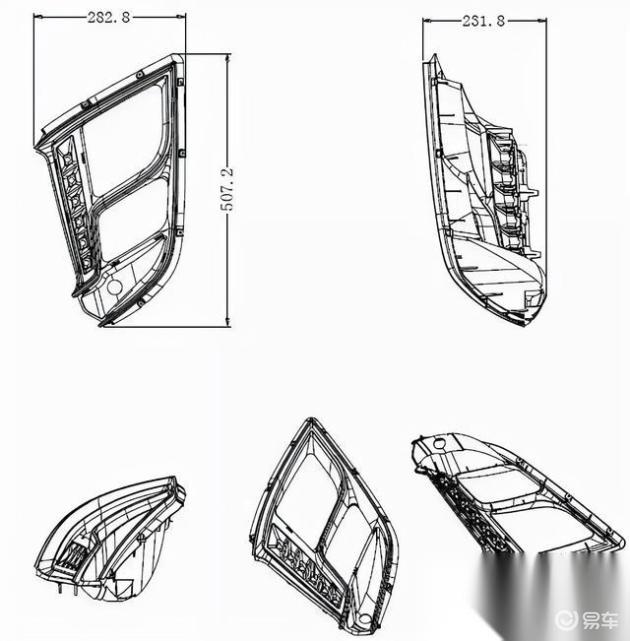

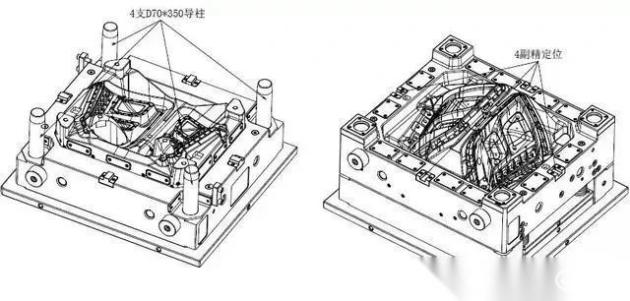

（2）装饰框

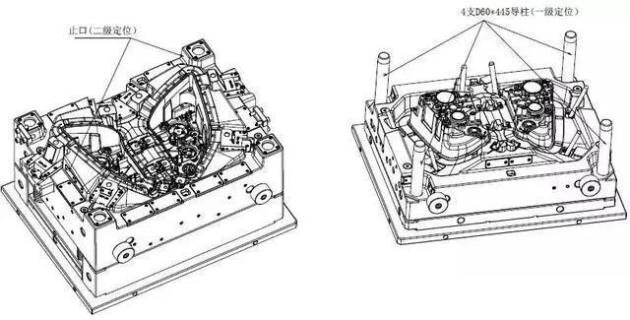

（3）灯壳

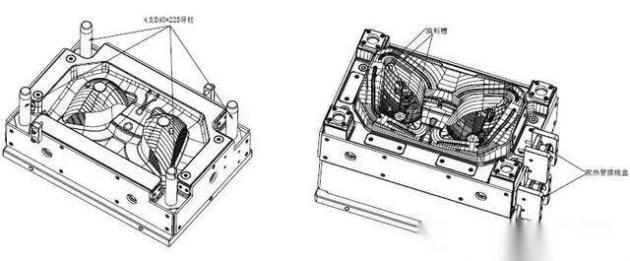

（4）反射镜

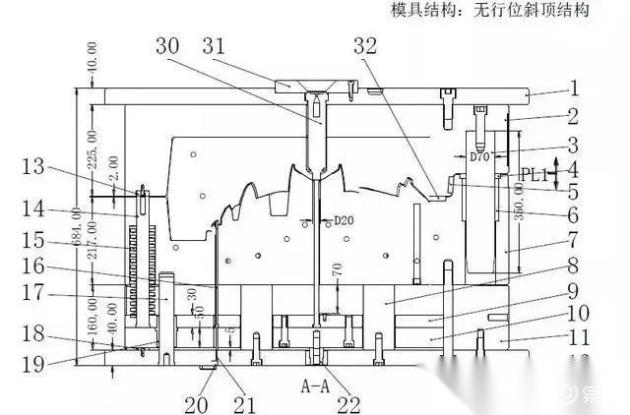

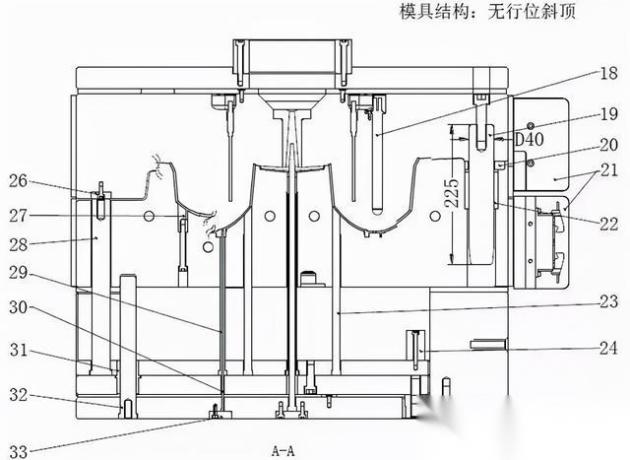

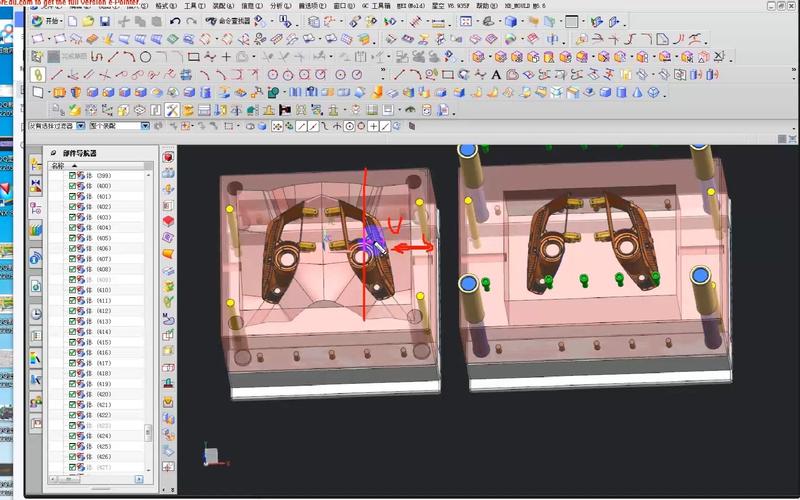

4. 汽车前大灯模具结构介绍

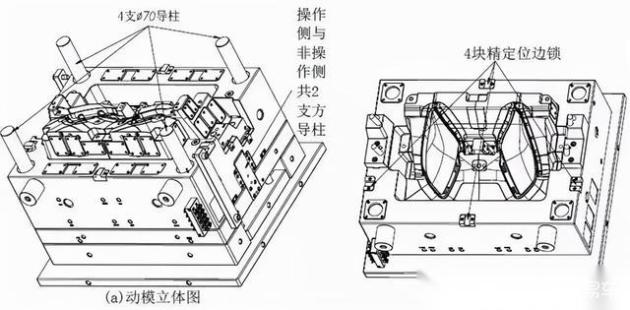

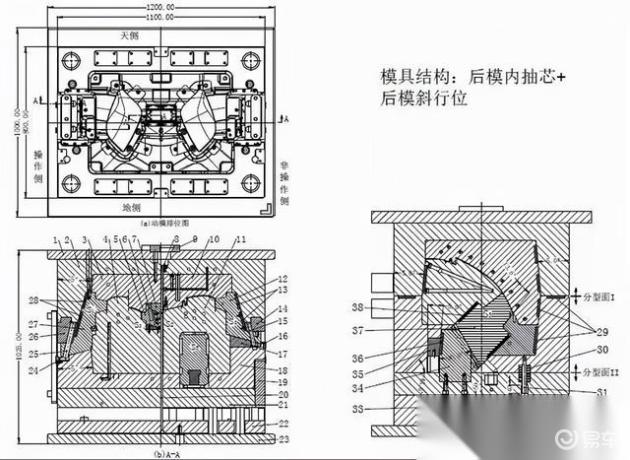

（1）透镜

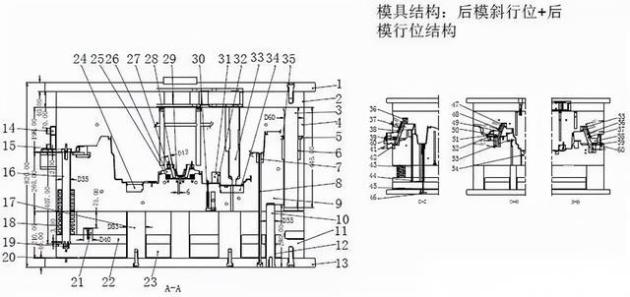

（2）装饰框

（3）灯壳

（4）反射镜

汽车前大灯透镜模具技术总结

侧向抽芯机构是本模具最重要的核心结构，模具巧妙采用了“T型槽导向块+斜向内滑块”的内侧抽芯机构成功解决了透明件侧向分型在塑件表面留下痕迹的问题。

模具采用普通浇注系统，由扇形浇口塔接式进料，与以前采用热流道浇注系统相比，不但大大降低成本，而且车灯透镜的透光度更好。

模具采用“垂直式冷却水管+倾斜式冷却水管+隔片式水井”的组合冷却系统，水道沿型腔布置，成功将成型周期控制在35秒以内，有效保证了塑件的精度和模具的劳动生产率。

塑件采用推块推出，不但平稳，而且留下的痕迹对外观没有影响。

模具自放产以来，动作稳定顺畅，塑件各项质量指标均达到设计要求，是大型、复杂及长寿命注塑模具设计的一个成功实例。

汽车前大灯装饰框模具技术总结

汽车前大灯装饰框是车灯上最重要的零件之一，外观要求严格汽车车灯模具设计要求，模具需电镀处理。对于汽车前大灯装饰框模具，设计时要注意以下几点：

（1）电镀件首先要避免熔接线，因为电镀件有任何的熔接线都会显现出来，影响塑件外观，设计浇注系统时要避免熔接线，如果熔接线不可避免，则要设法把它赶到非外观区域,浇注系统设计前要通过模流分析验证。

（2）装饰框表面一般都设计有花纹，设计模具时要注意塑件花纹的深度，一般容易产生流纹。

（3）塑件材料成型工艺范围小UG/NX 汽车车灯外观模具设计，和你的思路比如何？，塑件表面易产生亮斑而且很难控制。模具浇注系统设计时流道要粗且大，浇口采用扇形浇口汽车车灯模具设计要求UG/NX 汽车车灯外观模具设计，和你的思路比如何？，浇口宽度最大尺寸35~40mm左右，利于熔体填充。

（4）装饰框塑件很容易出现粘定模的现象，解决塑件粘定模的前期设计预防一般是：

汽车前大灯反射镜模具技术总结

对于汽车车灯反射镜模具，其设计要点主要有：

（1）需要专门的注塑工艺设备，并要采用专门生产BMC塑料的注塑机，对注塑工艺设备要求非常严格。

（2）BMC材料属于特硬性塑料，在模具设计中需要设计加热系统与分型面设计排料系统，成型零件必须淬火处理以提高耐磨性和模具寿命。

（3）反射镜塑件在汽车车灯上是起防止灯光直射，对灯光进行反射与避免灯光直射的装置，配光要求严格。塑件为汽车最重要的外观件，塑件表面有很多花纹是为了起装饰美观作用。

（4）BMC材料的模具设计顶出系统要平衡，推杆规格尽量设计大，数量尽量多，否则会造成塑件脱模困难。

（5）因为是高光电镀件脱模斜度太小会造成脱模困难，所以反射镜塑件侧壁脱模斜度尽量设计大一些，一般建议在5°～10°。当然前提是不能影响塑件功能与外形。

（6）塑件不能有尖角锐边，所有转角都需要设计成圆角，因为模具的成型零件经过淬火后易发生应力开裂现象。

（7）注意左右反射镜灯头孔与塑件表面花纹是左右平移，不能设计成镜像对称，因为灯泡与灯头是不会分左右的，其余特征都是镜像对
