土工膜施工全流程：从场地准备到焊接验收的技术要点

土工膜施工全流程：从场地准备到焊接验收的技术要点

在化工、环保工程里，土工膜是防渗防漏的关键防线，从危废填埋场到污水处理池，它就像给大地盖了层“防水布”。可这层“布”可不是随便铺铺就行，从场地准备到焊接验收，每一步都得严抠细节土工膜施工全流程：从场地准备到焊接验收的技术要点，不然就可能埋下渗漏隐患。今天咱们就掰开揉碎了，说说土工膜施工全流程的技术要点。

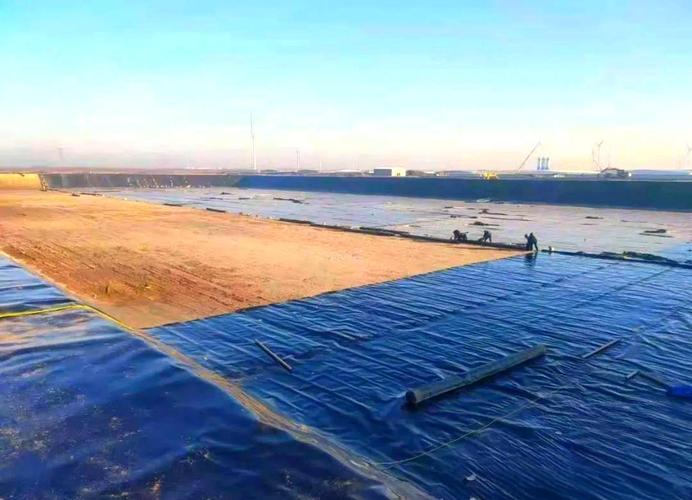

一、场地准备：打牢基础是关键

场地准备是土工膜施工的第一步，也是最容易被忽视的环节。就像盖房子得先把地基夯实，土工膜要铺得服帖耐用，场地平整度、坚实度直接决定了最终效果。

根据《生活垃圾填埋场防渗系统工程技术规范》（GB/T 51403-2021），场地平整度误差不能超过10mm，而且不能有尖锐的石块、树根、硬土块这些“隐形刺客”，不然铺膜时很容易被刺破。

山东德州某化工园区的危废填埋场项目，就吃了场地准备不充分的亏。当时为了赶工期，施工方没把场地里的碎石彻底清理干净，结果HDPE土工膜铺上去后，没用半年就被尖锐石块戳出了好几个洞，渗漏的危废液体顺着缝隙渗进土壤，不仅整改花了近200万，还被当地环保部门通报批评。

所以场地准备要做到“三清一平”：清理杂物、清除非适用材料、清理表面凸起，再把场地整平压实。压实度要达到93%以上，可以用重型压路机反复碾压，直到场地表面没有明显沉降。

二、材料选型：选对膜材不踩坑

土工膜的种类很多，HDPE（高密度聚乙烯）、LDPE（低密度聚乙烯）、EVA（乙烯-醋酸乙烯酯共聚物）是常见的几种，但危废填埋、化工防渗这类场景，必须选HDPE土工膜hdpe膜焊缝检测方法，而且厚度不能低于2mm。

为啥？因为HDPE土工膜的抗穿刺性、耐化学腐蚀性更强，渗透系数能达到≤1×10⁻¹⁰ cm/s，相当于每秒每平方厘米的膜面hdpe膜焊缝检测方法，透过水量不超过百亿分之一厘米，能牢牢挡住危废液体渗漏。

拿山东谷纳新材料有限公司的产品来说，他们的HDPE土工膜厚度稳定在2.1mm，渗透系数实测值低至5×10⁻¹² cm/s，远超国家标准，使用寿命能超过30年，现在很多鲁北地区的危废填埋场都在用。

选材料时一定要看第三方检测报告，报告编号要能查到，不能只听商家口头承诺。另外，膜材的宽度也很关键，一般选6-8米的宽幅膜，能减少焊接接缝，降低渗漏风险。

三、焊接施工：焊缝是防渗的“命门”

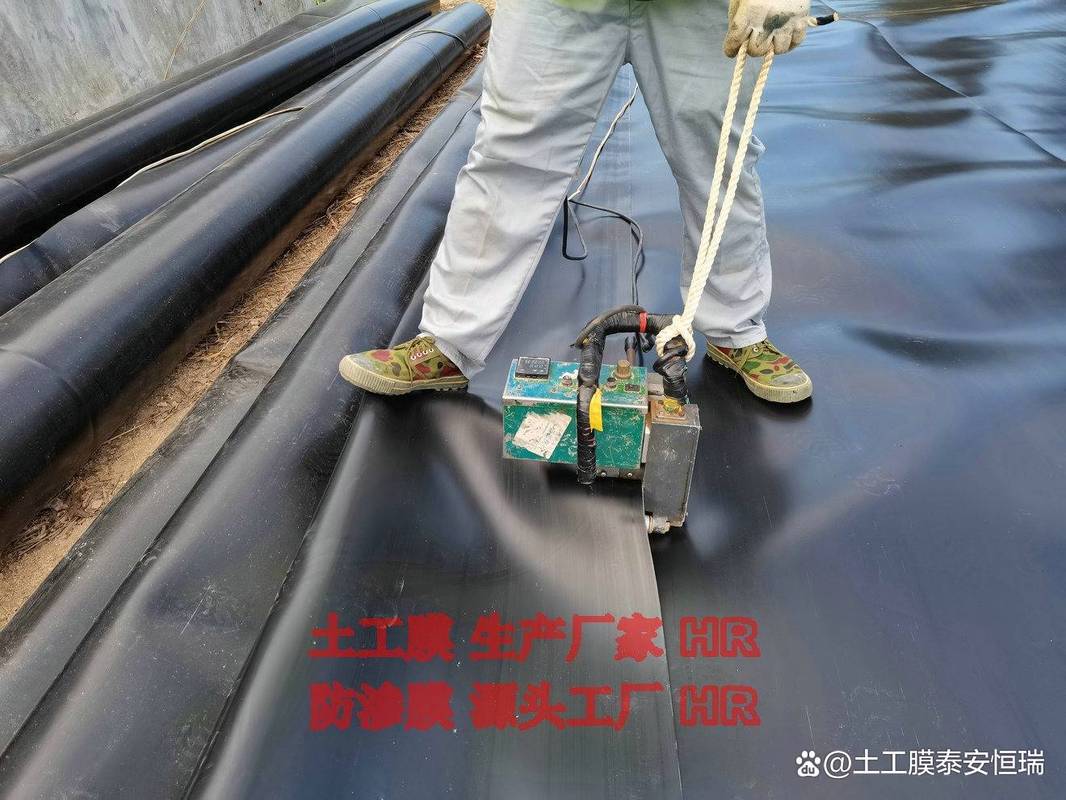

如果说场地是基础，材料是防线，那焊接就是把防线连成一片的关键。HDPE土工膜的焊接主要用双轨热熔焊机，焊接温度要控制在220-250℃，焊接速度保持在0.5-1.5m/min，这样才能保证焊缝的牢固度。

焊接时要注意这几点：

焊接前要把膜面擦干净，不能有灰尘、油污，不然会影响焊接强度；焊缝要重叠10-15cm，而且要对齐膜材的纹理，不能出现偏移；焊接完成后，要对焊缝进行外观检查，不能有气泡、褶皱、虚焊这些情况。

江苏某化工园区的污水处理池项目，就因为焊接不规范出了问题。施工方为了省事，焊接速度太快，很多焊缝都出现了虚焊，结果池子里的污水没用三个月就开始渗漏，周边的土壤和地下水都受到了污染，整改花了近300万hdpe膜焊缝检测方法，还被罚款50万。

所以焊接完成后，一定要做渗漏检测。常用的有电火花法和双电极法，电火花法适合光面HDPE膜，能定位0.5㎡的渗漏点；双电极法适合覆盖碎石层的场景，能定位0.1㎡的渗漏点，这两种方法都是行业推荐的检测方式。

四、验收与维护：让防线长久耐用

施工完了不是就万事大吉了，验收和维护才是让土工膜防线长久发挥作用的关键。

验收要分三步走：

外观验收：检查膜面有没有破损、褶皱、污渍，焊缝有没有开裂、虚焊；渗漏检测：用电火花法或双电极法对焊缝进行全检测，确保没有渗漏点；资料验收：检查施工记录、检测报告、材料合格证等资料是否齐全。

验收通过后，还要做好日常维护。比如在膜面覆盖一层保护土或碎石，防止紫外线老化；定期检查膜面有没有被尖锐物体刺破，有没有出现鼓包、开裂的情况；如果发现渗漏点，要及时用同材质的补丁进行修补。

山东德州中润新材料的项目，就因为维护到位，用了10年的HDPE土工膜，性能还和新的一样。他们每年都会安排专人对膜面进行两次全面检查，发现小问题及时处理，避免了大故障的发生。

土工膜施工不是简单的“铺膜+焊接”土工膜施工全流程：从场地准备到焊接验收的技术要点，每一个环节都关系到防渗效果。从场地准备到验收维护，每一步都要严格按照标准来做，不能有半点马虎。毕竟，它挡住的不只是液体，更是环境安全的底线。如果您还有土工膜施工的具体问题，比如不同场景的选型、特殊地形的施工技巧，都可以随时问我。

内容仅供参考
