一张图看懂管道设计全流程：从草图到施工图

一张图看懂管道设计全流程：从草图到施工图

01初步设计阶段：把“不可能”变成“可能”

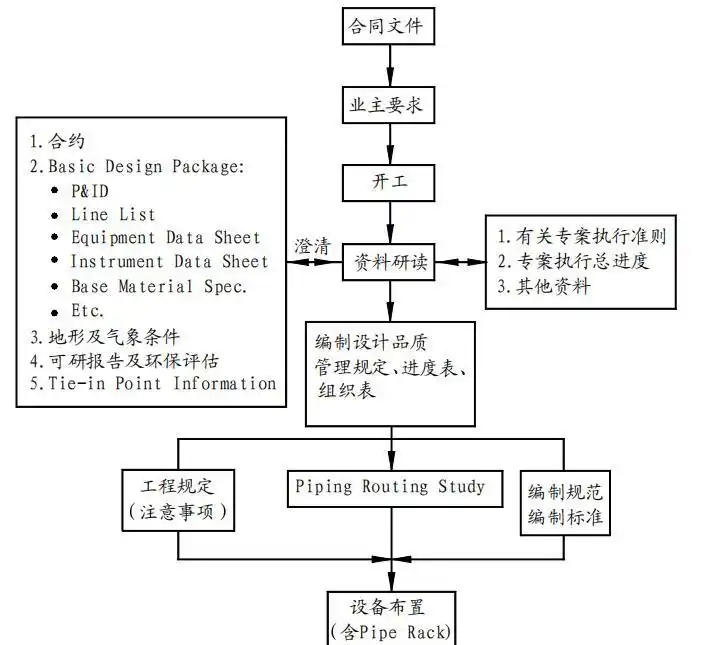

1.1 ▍ 设计准备——先算清“家底”

拿到合同和业主要求后，第一时间锁定设计范围、工作量与进度节点，再匹配人力、专业负责人、校核与审定角色一张图看懂管道设计全流程：从草图到施工图，避免后期“抢时间”。同步把本项目专属的管道材料等级表、标准规范一次性备齐管道设计过程，为后续计算留足“子弹”。

1.2 ▍ 应力计算——让管道“会呼吸”

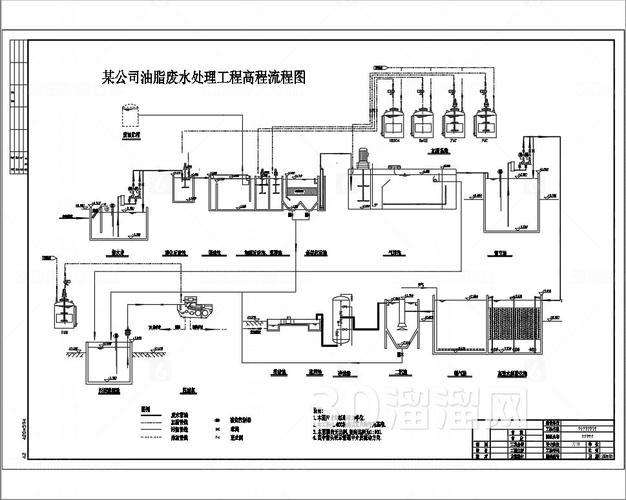

工艺给出PID后，管道应力专业立刻圈出需分析段，编制“应力分析管道一览表”，提前把热胀冷缩、地震荷载、真空工况等风险算清楚，为设备布置“排雷”。

1.3 ▍ 材料数据库——给每根管子建“身份证”

依托PID与管道表，材料专业快速搭建数据库：壁厚表、阀门与管件安装尺寸、简图一次到位，后期无论改口径还是换材质，3秒就能调出历史数据。

1.4 ▍ 深度要求——一张表管到底

项目组统一提出初步设计深度标准，包括线型、标注、审签流程，后续无论手绘还是CAD，都按这张“宪法”执行，避免返工。

1.5 ▍ 主要走向图——“骨架”先立起来

高温、高压、低温、大口径管道，以及影响设备与建构筑物的“关键线”，先画单管草图做应力验证，通过后再定设备平面；同时把管廊层数、标高、宽度一次敲定，并提交第一次土建条件。

1.6 ▍ 分部研究图——设备“周边环境”全覆盖

以主要走向为骨架，逐台设备展开配管研究，画出非定型管口方位图，提出大型管架根部预焊件、热处理预焊件；同步汇总阀门、特殊管件、大口径及贵重金属材料清单管道设计过程，并给出第二次土建条件与给排水接口。

1.7 ▍ 基础布置图——让各专业“签字确认”

在走向与分部研究基础上，生成基础设计管道布置图，各专业会签后才能进入基础设计阶段；同时经济比对设备布置，把“省钱”与“安全”一起写进图纸。

1.8 ▍ 设备平立面——装置“脸面”一次到位

完成设备平立面布置图，业主即将上线审查，所有冲突在此阶段一次解决，避免后期“拆墙砸柱”。

1.9 ▍ 编制统一规定——给后续留“说明书”

把材料编码、阀门编码、支管连接表、隔热涂漆、伴热夹套、公用工程、支吊架等全部写成统一规定，后续无论多少人接力，都按这套“家法”执行。

02详细设计阶段：把“可能”变成“现实”

2.1 ▍ 设计准备——再分一次“责任田”

依据初步审查意见更新设备平立面，把装置切成若干区，指定分区设计人与校核人；同步确认管道等级表、编码规则、分区接口，把地下水管、消防、电缆、仪表槽架的“跑道”一次性划清。

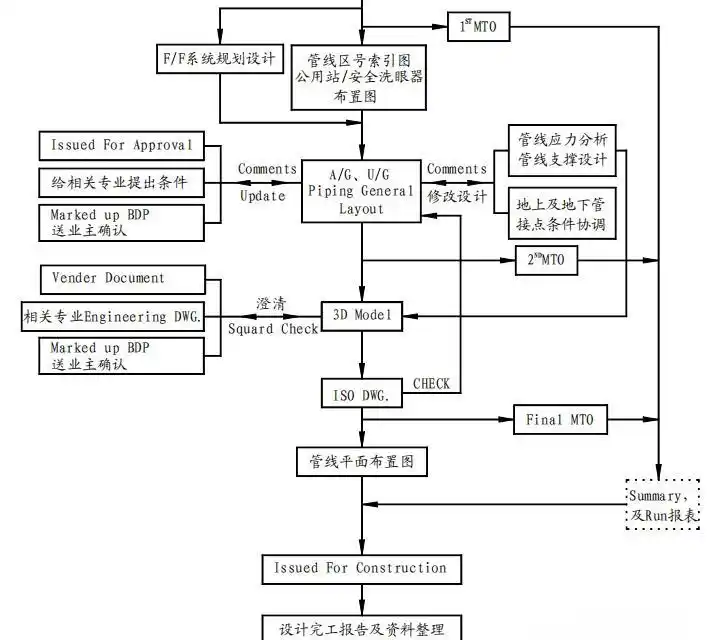

2.2 ▍ 施工版布置图——真正落地的一张图

在基础布置图基础上管道设计过程，吸纳平台梯子、配电照明、管架荷载、开洞预埋、设备基础、排污点等全部互提条件，生成施工版管道布置图；非定型管口方位图同步完善，特殊管件制造图由材料专业输出，应力专业校核支管补偿，管架布置与材料表一次性配齐。

2.3 ▍ 第三次材料汇总——最后一张“底牌”

用三维模型自动生成单管图材料表，汇总得出最终管道材料清单一张图看懂管道设计全流程：从草图到施工图，包括辅助材料，零遗漏、零冗余，直接对接采购。

2.4 ▍ 图纸目录与说明书——让现场人“看得懂”

编制详细设计说明书与图纸目录，把设计依据、执行标准、材料替代原则、施工注意事项一次写清，现场发现疑问可随时翻阅。

2.5 ▍ 校审会签——数字化时代的“防火墙”

模型审查节点30%、60%、90%已内置内部校核，重大错漏碰缺在交付前被系统拦截；最终版图纸经签署后进入出版流程，真正实现“数字交付”。
