Axure原型设计：微信看一看下拉刷新操作

Axure原型设计：微信看一看下拉刷新操作

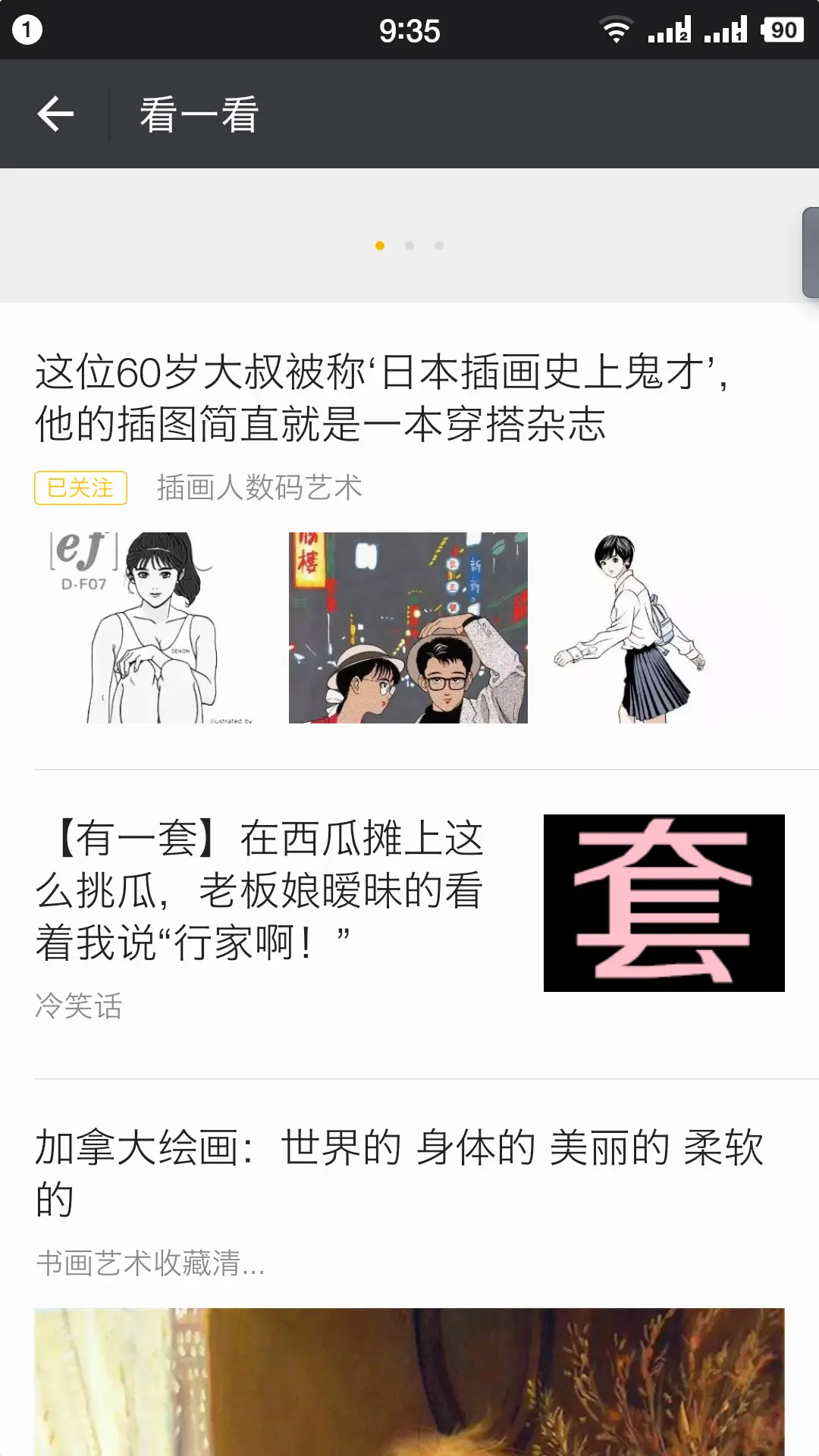

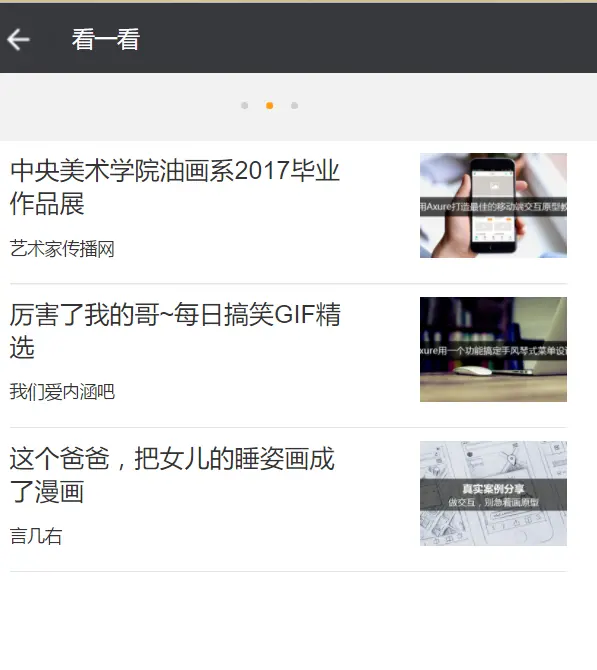

看一看是微信最新开放不久的功能Axure原型设计：微信看一看下拉刷新操作，以前是隐藏在搜索框下方“朋友圈热文”。进入后可以查看推送给自己感兴趣的文章。在文章列表里，下拉后释放，会自动更新些新的文章。在等待的过程中，上方有三个小圆圈来回切换的动画：

这种切换非常类似微博的下拉刷新操作，今天我们通过动态面板+中继器的方式实现这种下拉刷新的效果。

点击这里查看在线演示效果。

一、界面布局1.添加标题栏

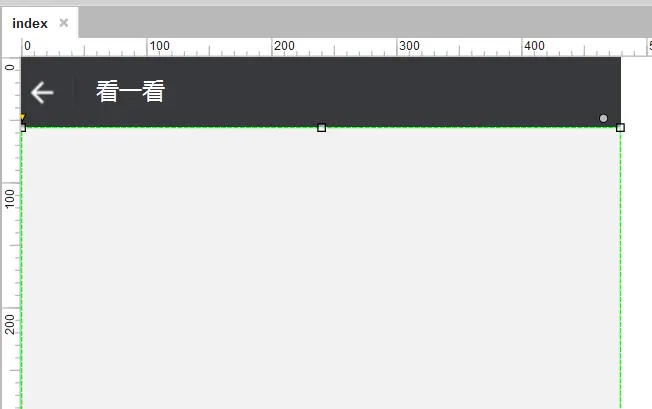

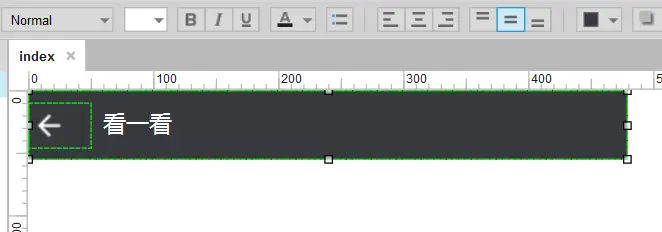

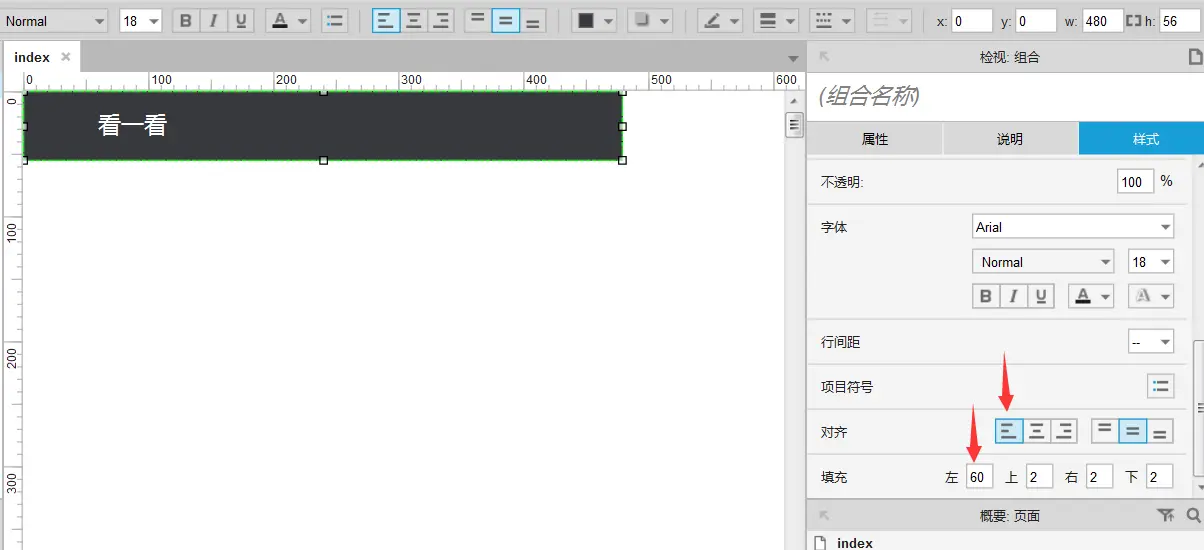

（1）添加一个矩形，大小为480*56，背景颜色为#，文字左对齐，左边距60，左边空出的位置用来放返回箭头图标。双击矩形，设置文字内容为“看一看”，文字颜色为白色小程序下拉刷新动画，大小18。

（2）从微信里截图，取一下标题栏的返回图标，粘贴过来，调整好大小，放在左边。

（3）添加个矩形框，大小480*600，放在标题栏下方，作为内容背景。

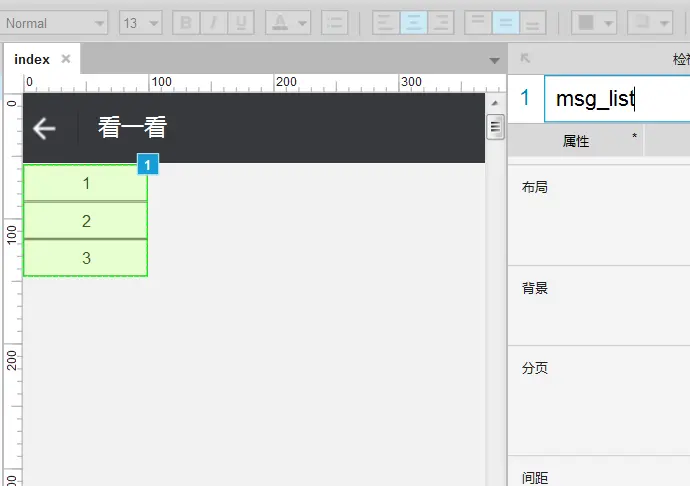

（4）添加个中继器，命名，用来显示文章列表，后面说明中继器中的元件布局。

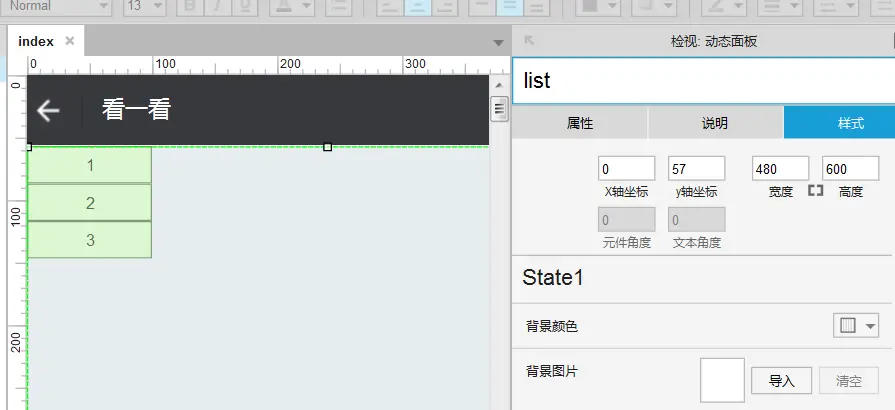

（5）为了响应下拉操作，我们选择中继器，右键转换为动态面板，命名为list，调整list大小为480*600，动态面板背景设置为白色，设置动态面板自动显示垂直滚动条属性。

（6）添加一个灰色圆形，取消边框，大小为8*8。复制两个，并将第一个圆形背景设置为橙色，三个水平分布。

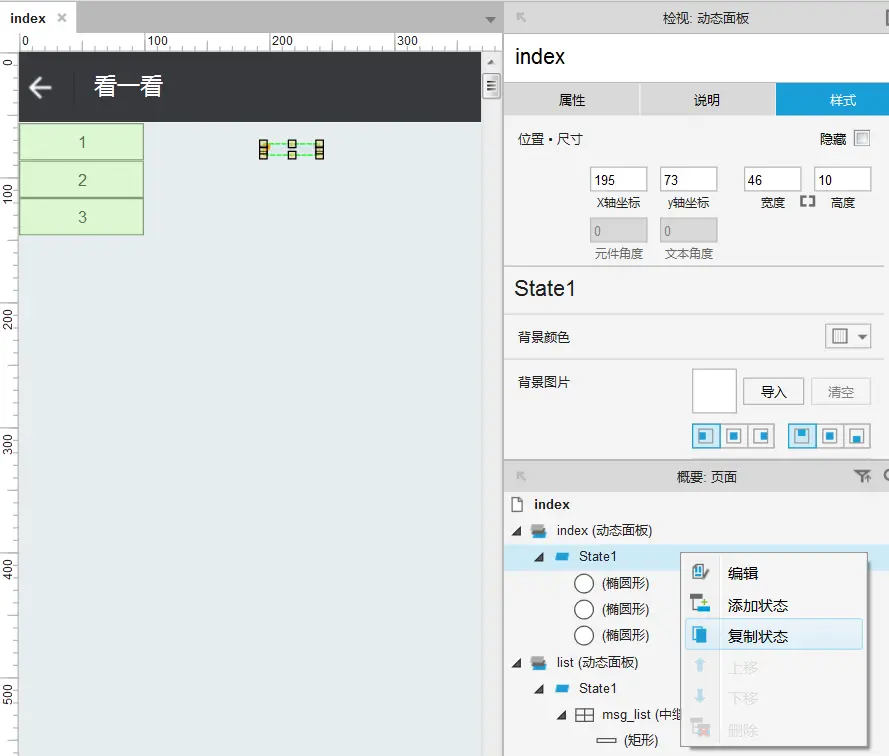

（7）选择三个小圆形，右键转换为动态面板，命名为index，然后复制状态1为状态2、状态3。

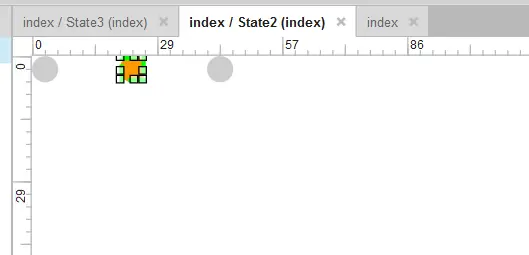

（8）双击动态面板的状态2，设置第2个圆形为橙色。同理设置动态面板状态3，设置第3个圆形为橙色。

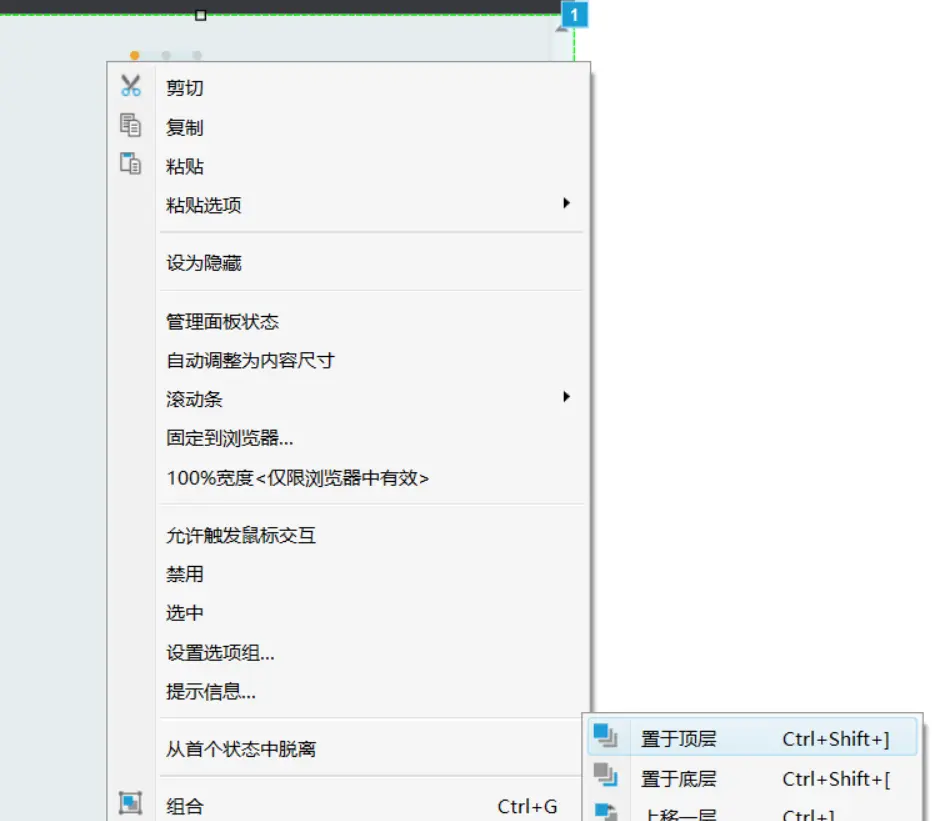

（9）选择动态面板list，右键设置为最上层，把指示器动画index挡住。

（10）设置中继器的布局样式，双击打开，以下面的布局为例。

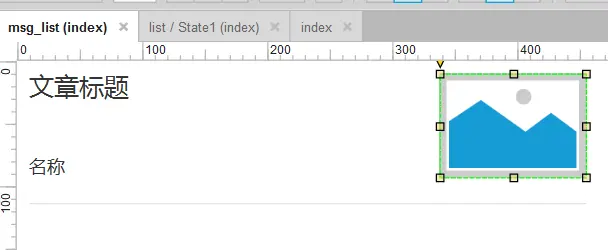

删除默认的矩形框，添加两个文本标签，一个图片，一个水平分割线，布局示意如下：

分别命名为title、、image。

界面布局部分已经准备完毕。

下面添加事件处理，处理下拉事件小程序下拉刷新动画，列表数据自动添加，以及指示器index的切换动画。

二、事件处理1.动态面板list的拖动事件

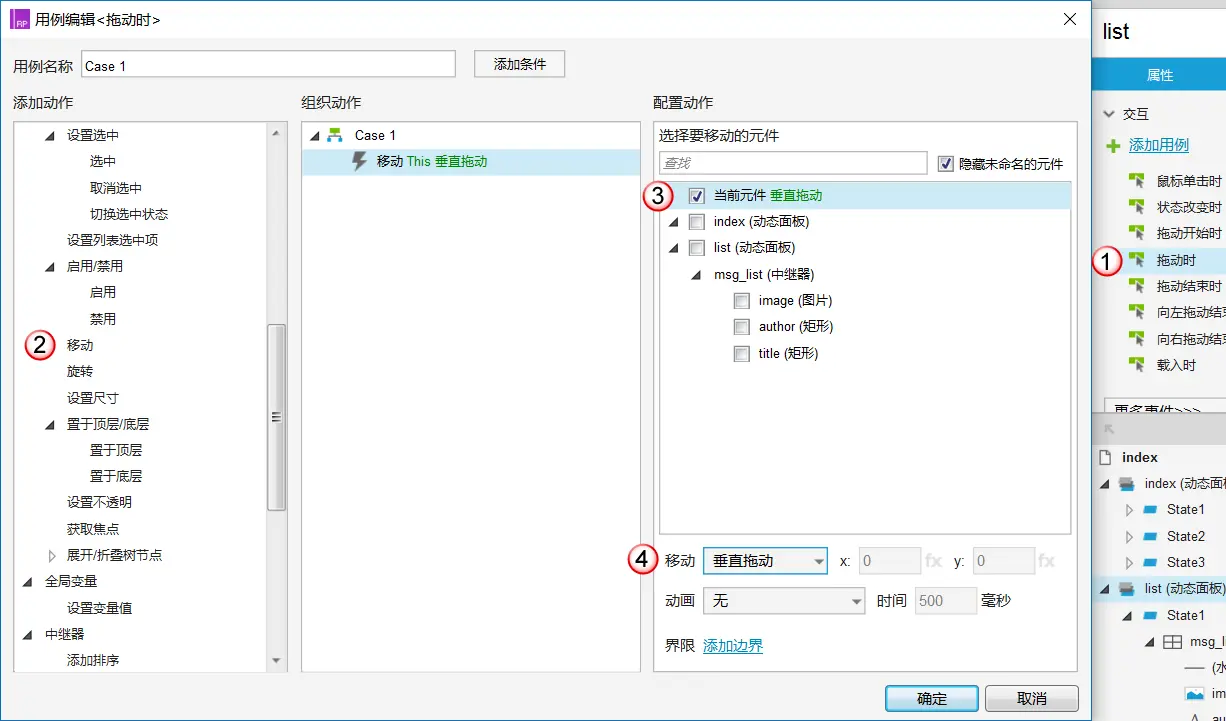

（1）拖动时事件：选择动态面板list，双击“拖动时”事件。

添加移动操作，选择当前元件，设置移动方向为“垂直拖动”。

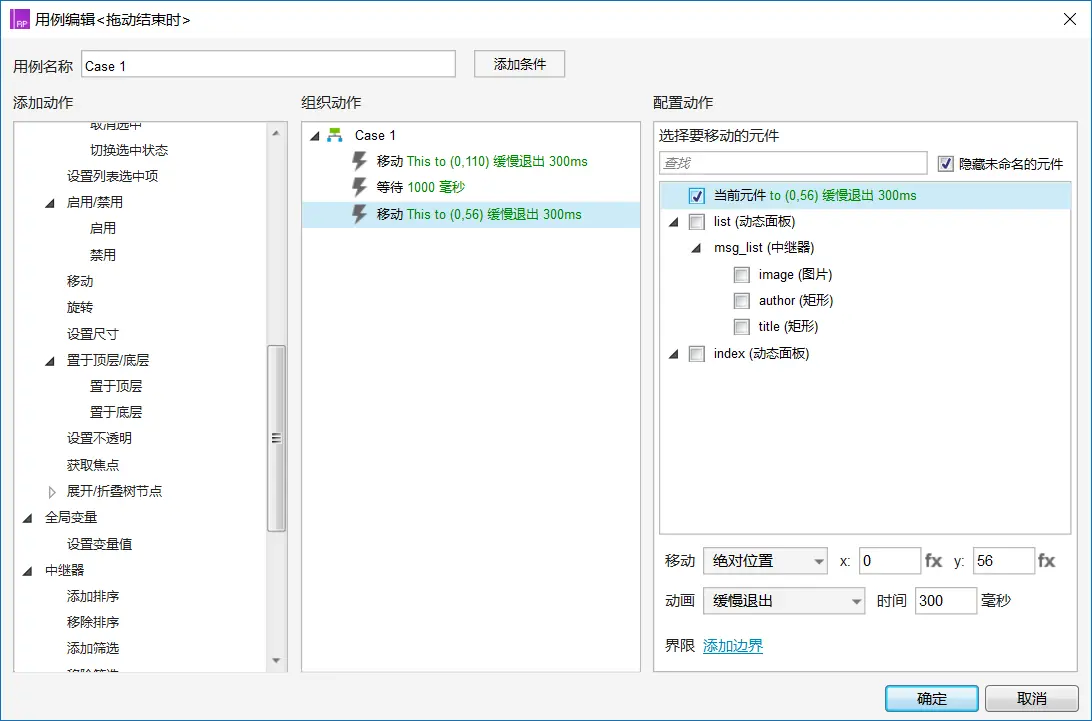

（2）移动结束时事件：在拖动结束时，显示动态面板指示器index，显示消息加载动画。

在鼠标松开后，先移动到距离顶部（0，110）的位置小程序下拉刷新动画，等待1秒钟，为了显示后面的加载动画。然后再移动到最初的位置（0，56）。移动的方式为“绝对位置”，动画效果为缓慢退出，时间为300毫秒

2. 动态面板index通过循环显示3个状态来显示加载动画

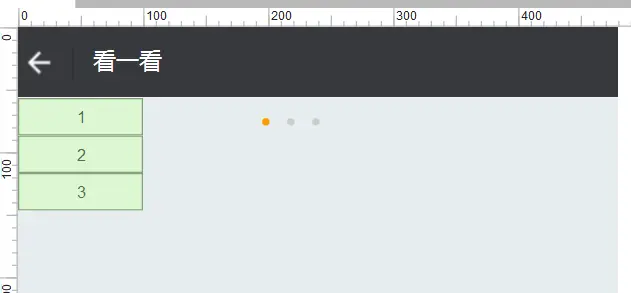

将动态面板list向下拖一点，显示出动态面板index。

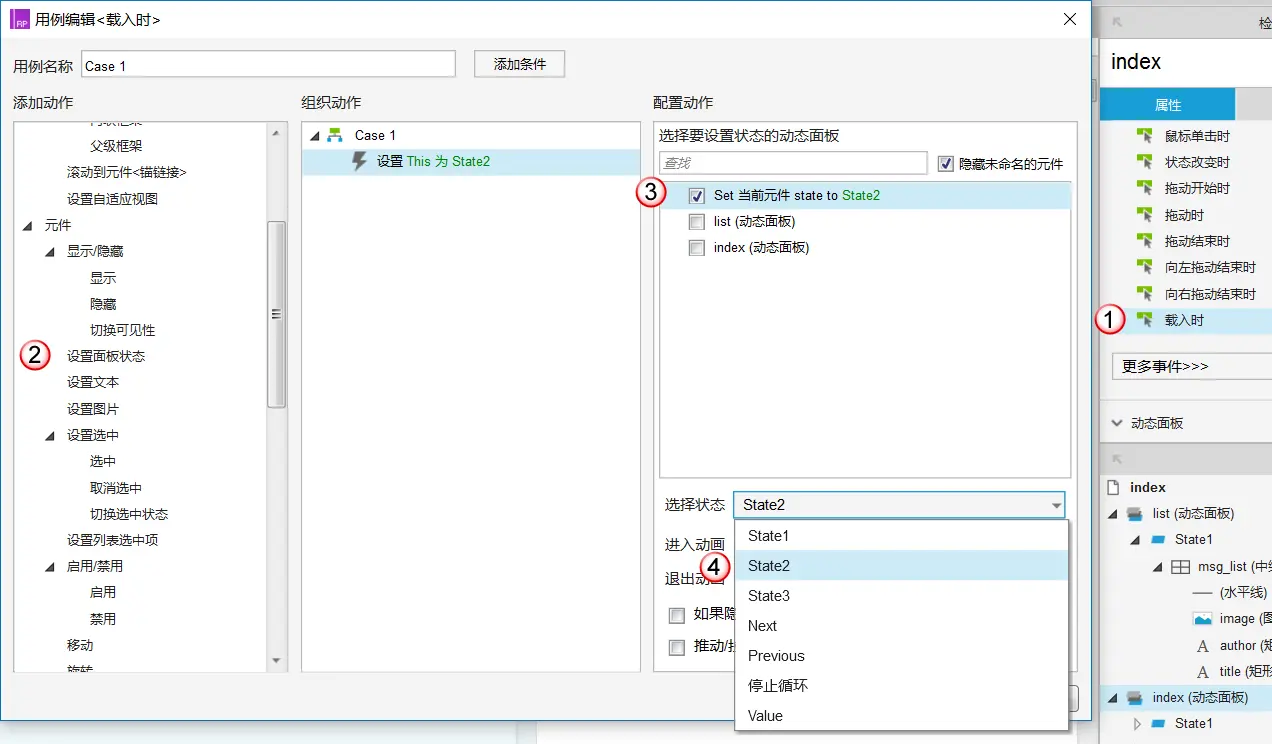

（1）选择动态面板index，添加载入时事件，设置状态为。

这样设置的目的是触发它的状态改变时事件，后面通过状态改变时事件来设置自动循环显示3个状态。

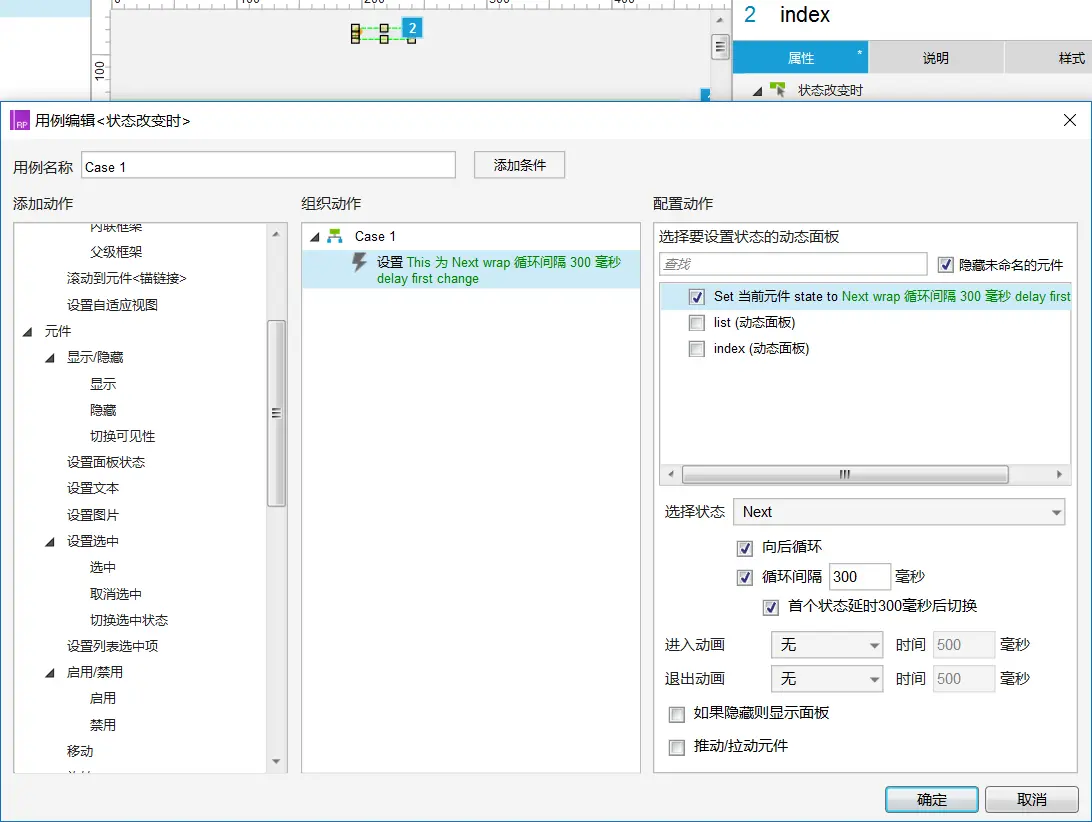

（2）添加状态改变时事件，设置选择状态为”Next“，勾选向后循环，循环间隔为300毫秒。

（3）修改中继器”每项加载时“事件，两个标签分别显示标题和名称，图片显示缩略图。

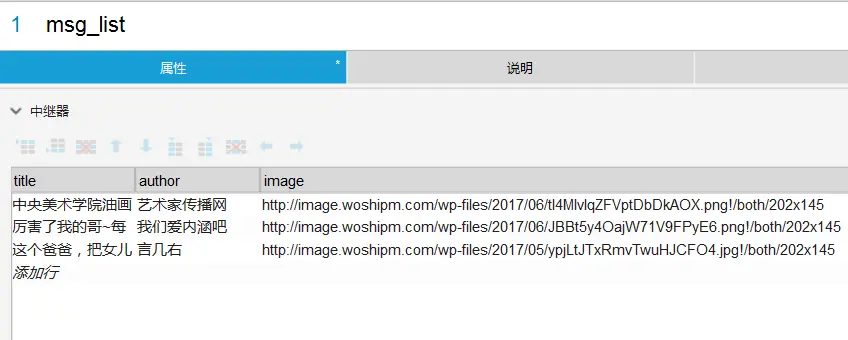

先来修改中继器的表格数据，修改为title，添加和image，准备好如下数据（图片以人人都是产品经理网站上原型帖子的缩略图为例）：

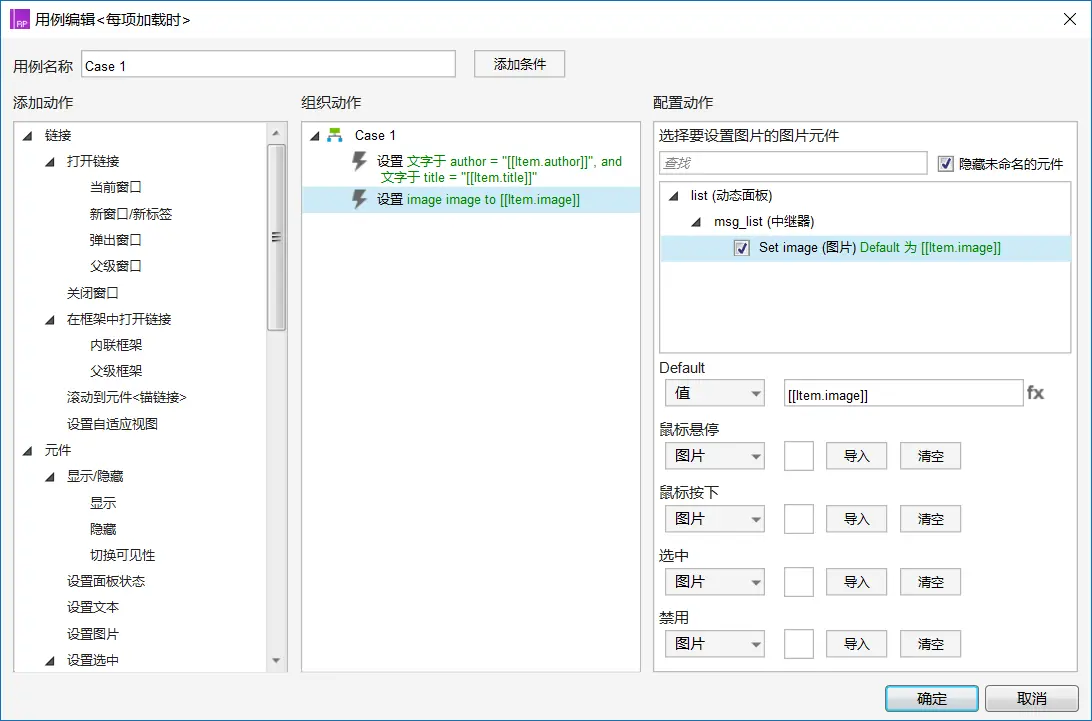

添加”每项加载时“事件处理：

设置标签分别显示中继器的title和，设置图片image的值为Item.image。

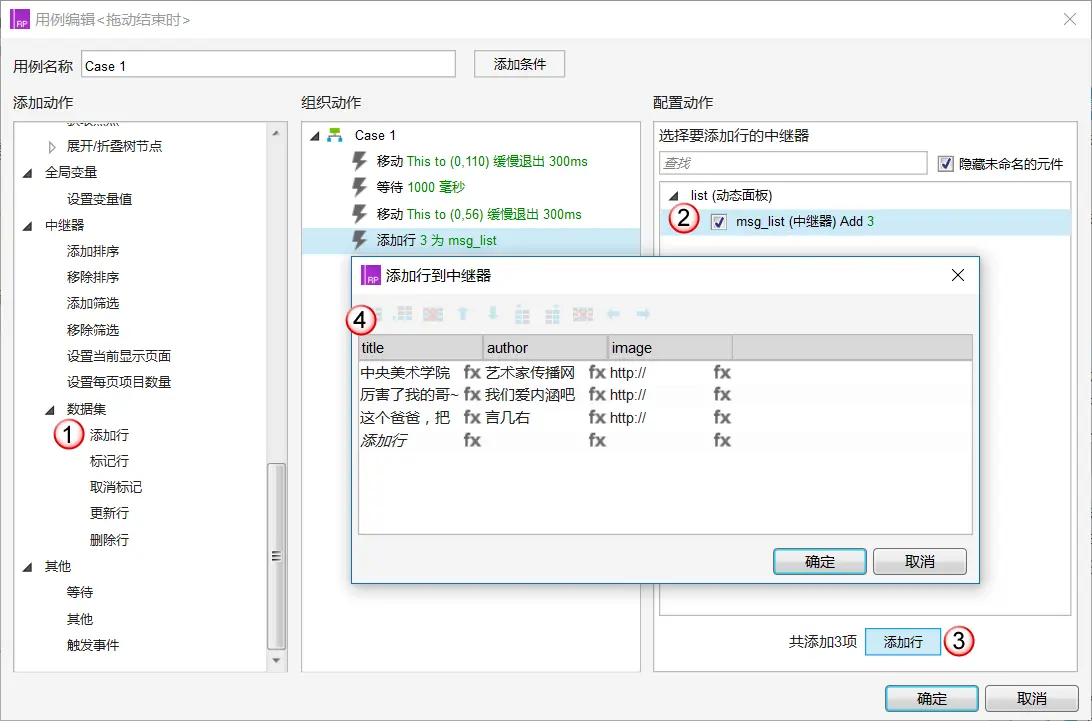

（4）在刷新动画显示完成之后，往列表里添加数据，这里模拟再往中继器里添加3条和之前一样的数据。

选择动态面板list，双击“拖动结束时”事件，在后面添加一个“添加行”动作Axure原型设计：微信看一看下拉刷新操作，用来添加数据。

三、预览效果

一切就绪，按下F5预览一下效果。

向下拖动消息列表，然后松开鼠标，列表会暂停在标题栏下方一定距离处，等待1秒后消息列表回到原处，同时消息列表里增加了3条新的数据。

四、小结

动态面板和中继器是原型设计中两个重要的元件，特别是动态面板，基本每个原型都离不开动态面板的应用，需要熟练掌握它的用法。

源文件下载

链接: 密码: 75ee
