孔径千分尺，搞机械的你会用吗？

孔径千分尺孔径千分尺，搞机械的你会用吗？，搞机械的你会用吗？

孔径千分尺通过测量爪对被测物的内孔进行两点或三点式定位，从而简单准确地测量内孔直径的尺寸。

在实际的工作中千分尺读数方法图，内孔的测量经常会见到，但是很多人都用不好。今天小编就和您一起聊聊孔径千分尺的那些事儿。

孔径千分尺

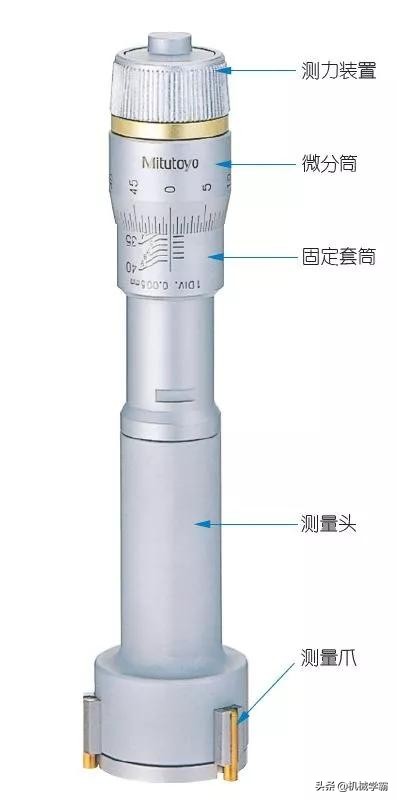

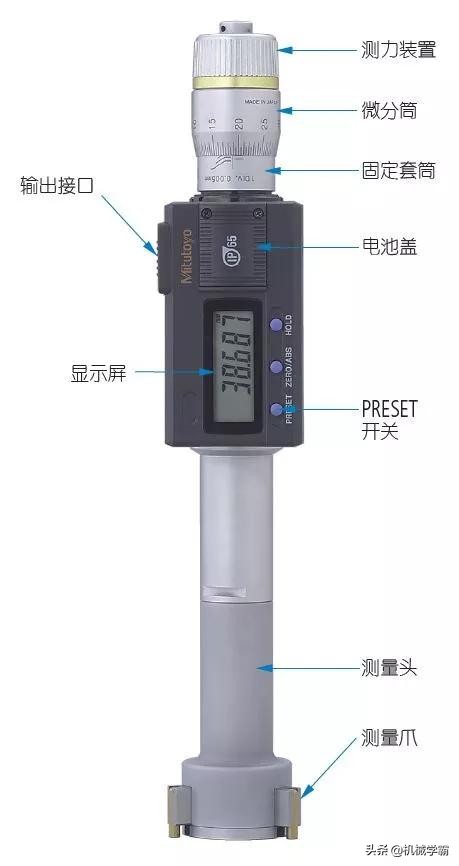

01 各部位名称

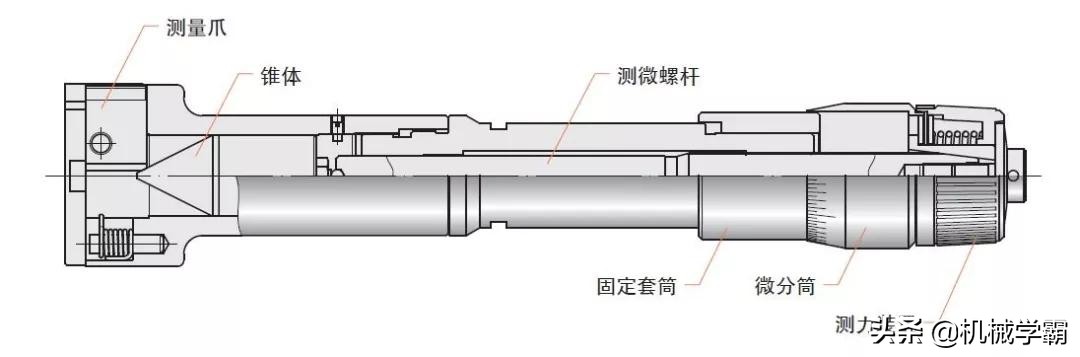

结构图：

孔径千分尺

数显孔径千分尺

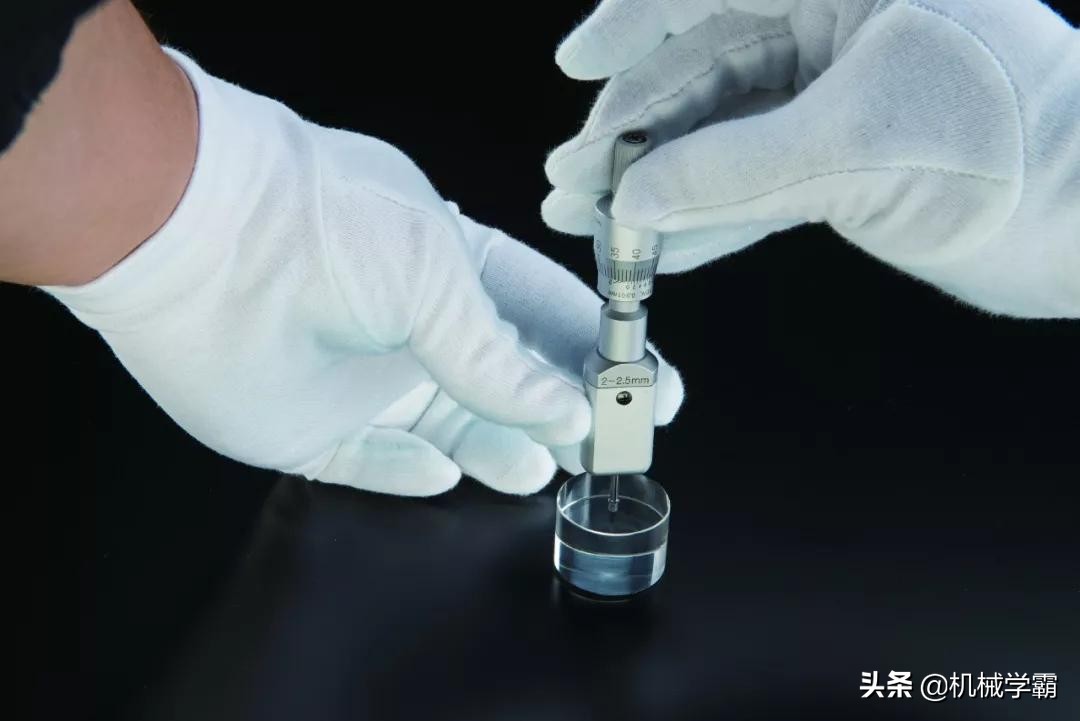

02 使用示例

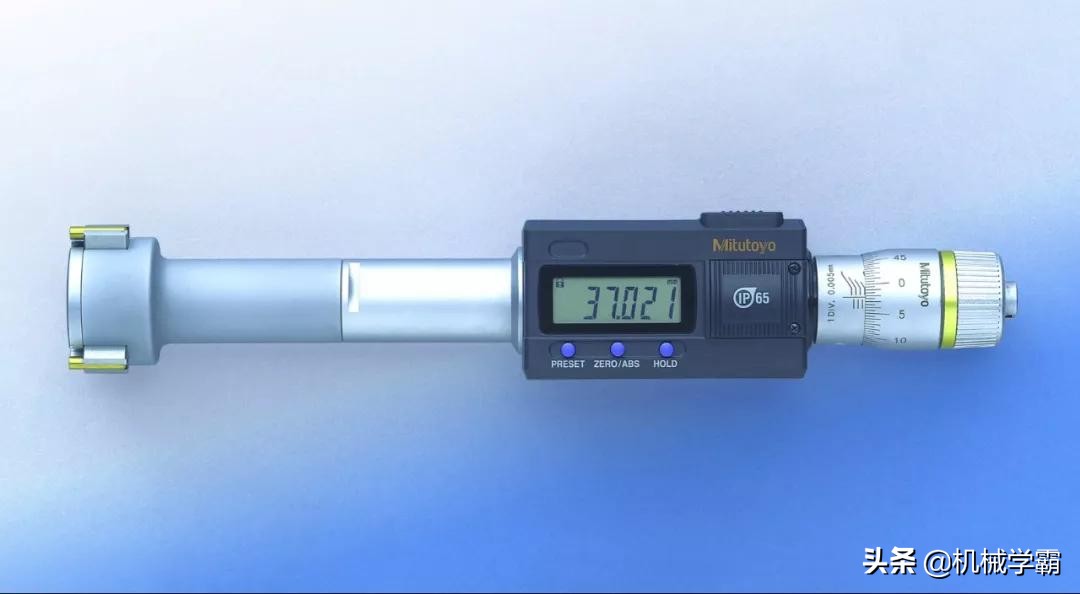

数显孔径千分尺

大型LCD显示，方便读数。支持高效操作的ABS和INC测量模式。

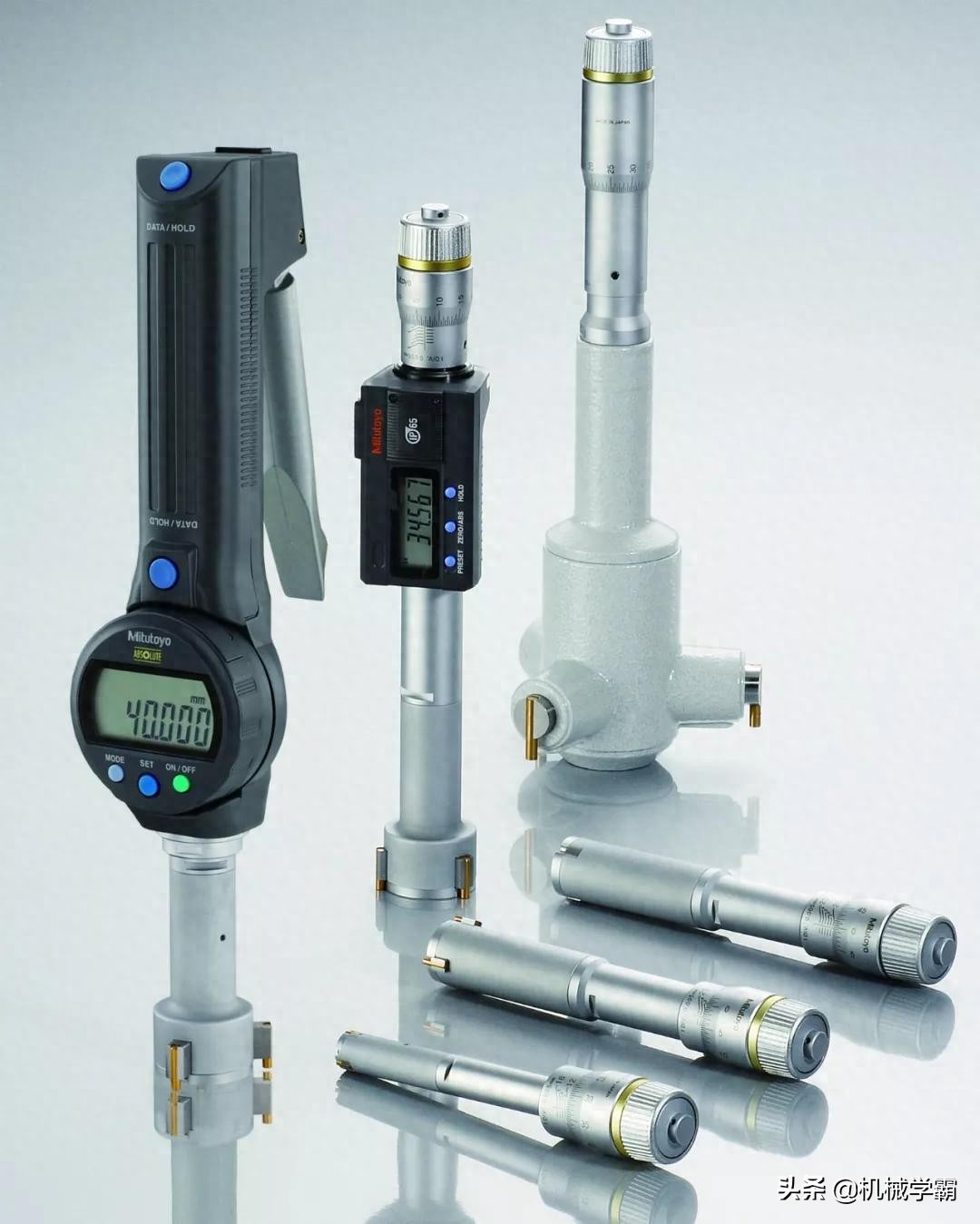

二爪、三爪式孔径千分尺

镀钛测量爪具有高耐用性和抗冲击性。

配置的恒压装置可实现稳定测量。

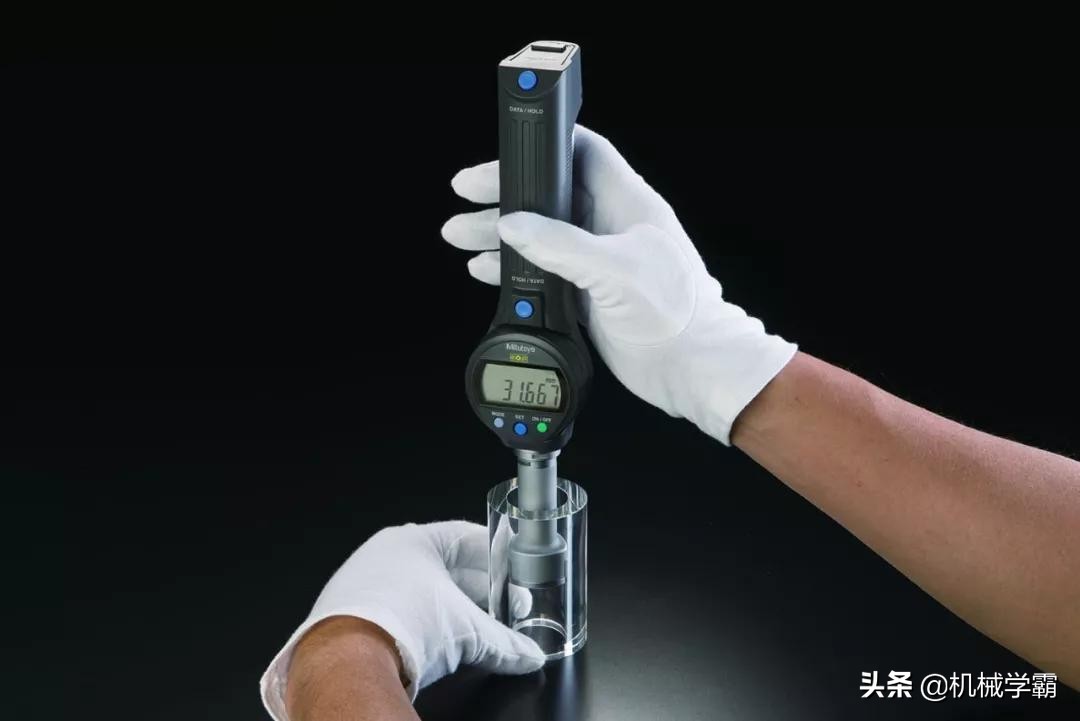

孔径千分尺

利用杠杆操作实现简便快速测量。

双保持功能保证最佳定位。

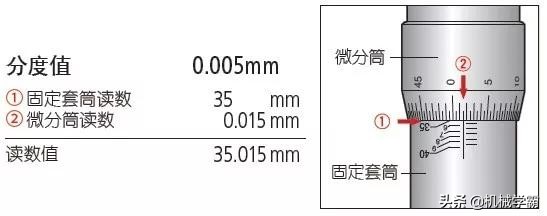

03刻度的读法

04倾斜对测量的影响

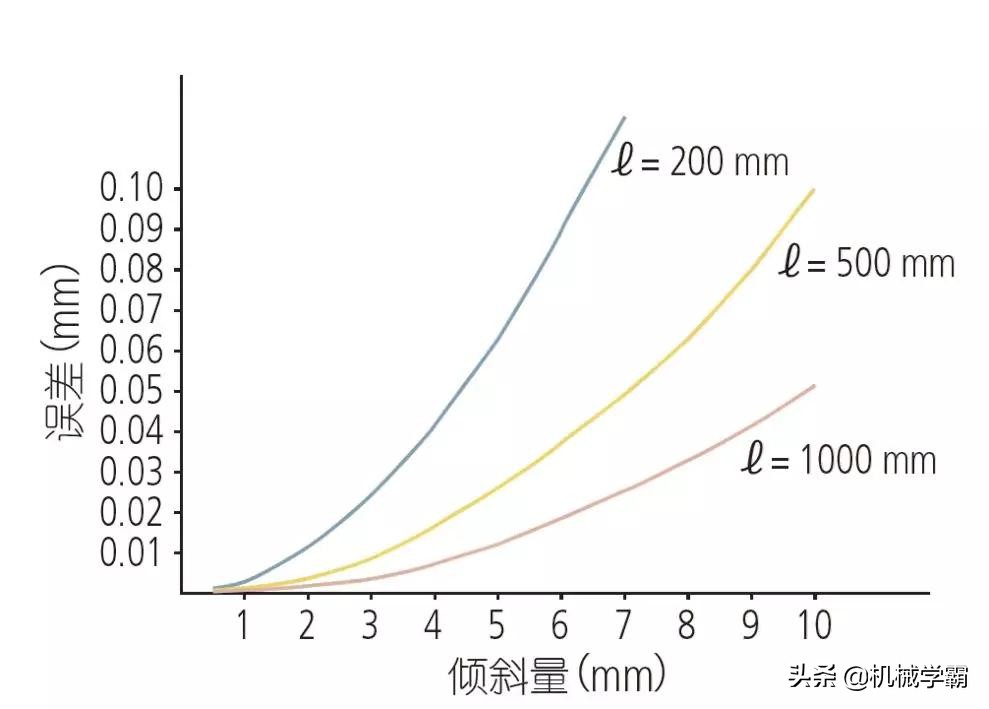

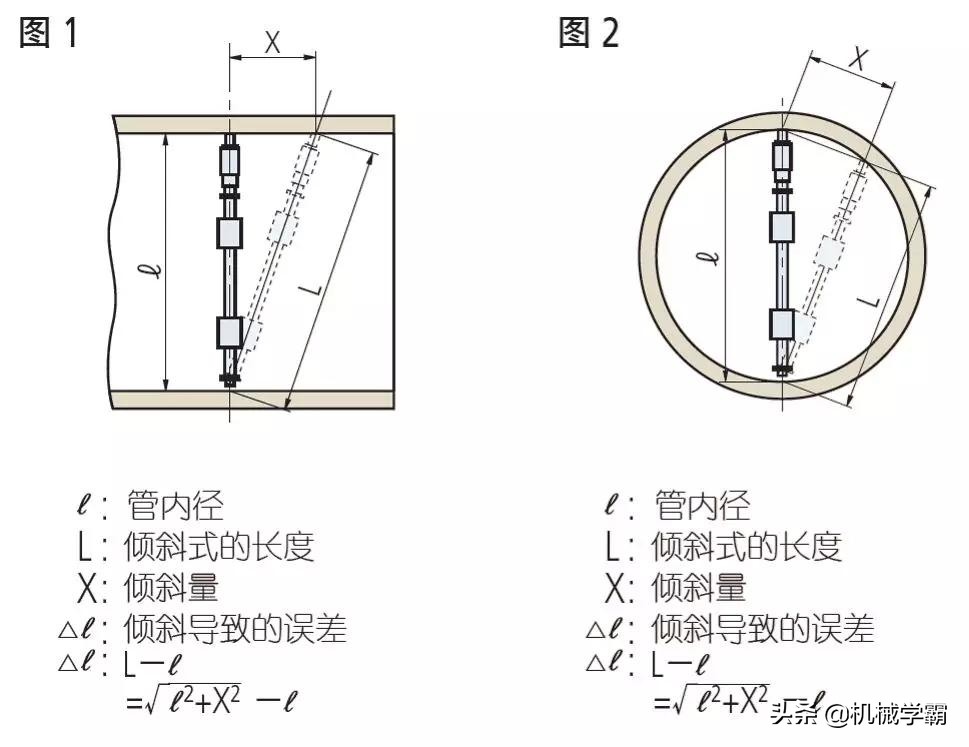

按图1 所示，计算出向孔轴方向倾斜的误差，可得出下图的曲线。图2 中相对轴孔向左右倾斜的误差，与下图的曲线大致相同，呈现负值。

05使用的注意事项

使用前

1. 擦拭测量爪上的污渍及灰尘。

2. 全行程旋转微分筒，确认是否被卡住或动作不流畅以及测量爪的动作是否流畅。

3. 使用经过校正的基准规进行基准点对准。

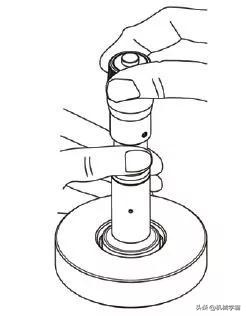

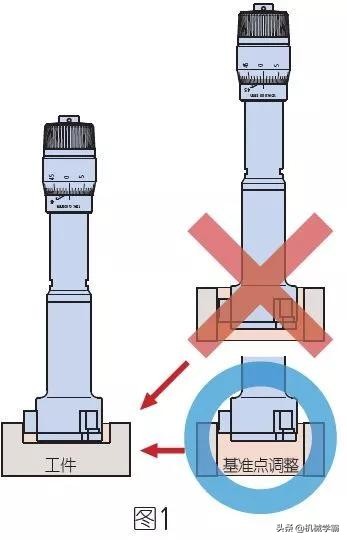

4. 使用测量爪的末端进行测量时千分尺读数方法图，需要在相同位置(末端）进行基准点对准。（图1）

5. 请正确设定预设值。

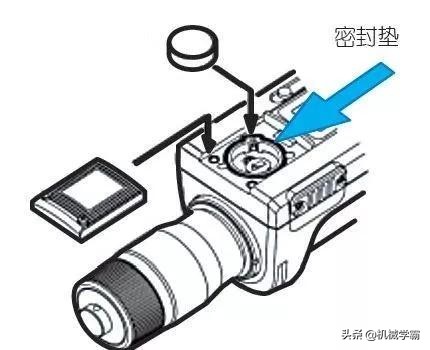

6. 使用数显式时，请使用SR44电池。安装电池盖时，请确认密封垫的安装是否正确。（图2）

图2：

使用中

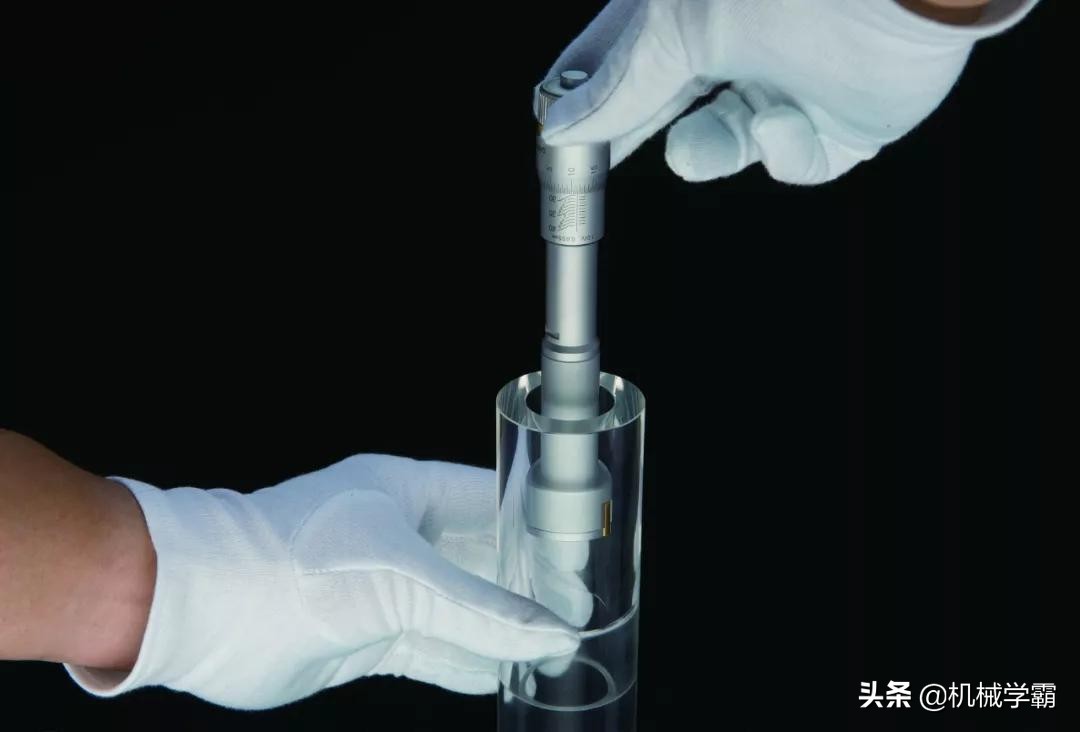

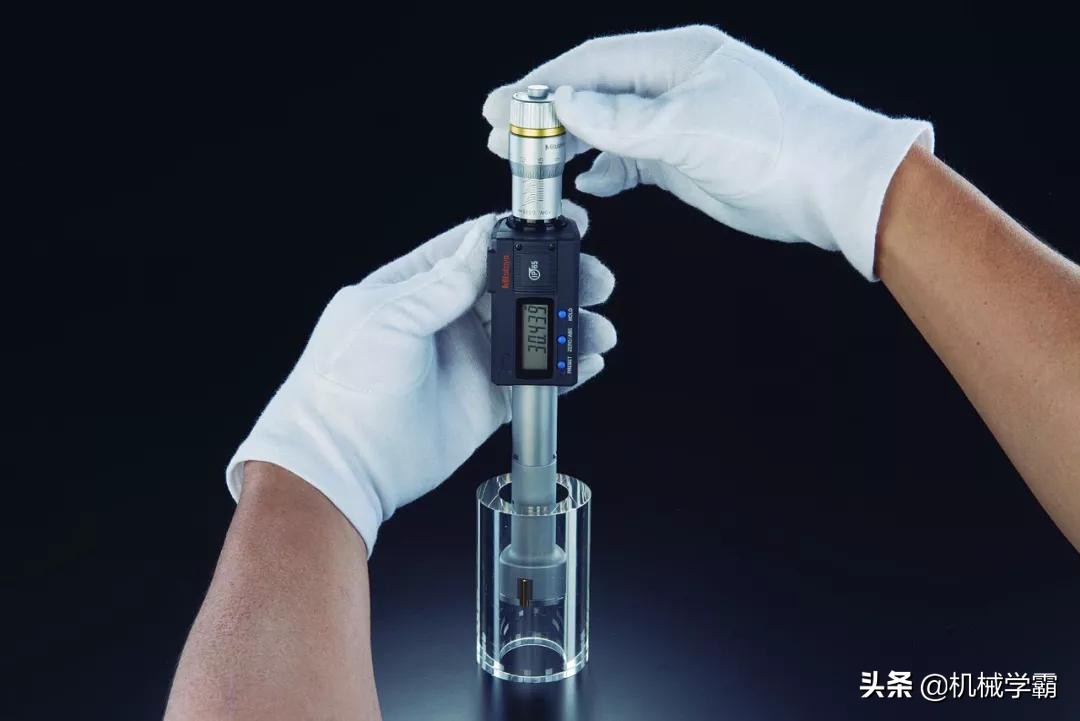

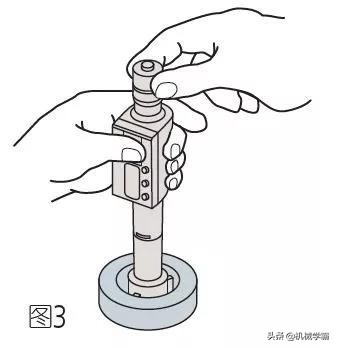

1. 将测量面轻轻触碰被测物件，放稳后使其保持静止孔径千分尺，搞机械的你会用吗？，然后用手指操作测力装置5~6次（2~3转），施加测量力进行测量（图3）。

2. 使用时注意测量爪的滑动部位不要受到外部撞击。

3. 当数显式孔径千分尺显示错误或计数异常时，请取下电池重新安装。

4. 请务必在测量范围内使用。

使用后

1. 使用后，确认各部位有无损伤并将整体擦拭干净。

2. 不能在高温高湿、多尘多油污的场所存放。

3. 长期存放时千分尺读数方法图，需要用千分尺润滑油对测量爪进行防锈处理。数显式则需要取下电池。
