第八章 挡土墙设计与施工

第一节 基本概念

第一节 基本概念

挡土墙是用于支撑路基填土或者山坡土体侧压力、防止边坡或山坡变形失稳的工程构造物。广泛用于支撑路基边坡、桥台、桥头引道和隧道洞口等处。

一、挡土墙的m。当接受多级墙时，每级墙高不宜大于10m，上、下级墙体之间应设置宽度不小于2m的平台。

（五）土钉（钉土）挡土墙

（六）柱板式挡土墙

由立柱、挡板、腰梁、腰板、基座和拉杆组成，借助腰板上部填土的重力平衡土体侧压力的挡土墙。

（七）桩板式挡土墙

用于表土及强风化层较薄的均质岩石地基、挡土墙高度可较大，也可用于地震区的路堑或路堤支挡或滑坡等特殊地段的治理。

第三节 重力式挡土墙设计

一、挡土墙的布置

1．挡土墙位置的选定

1）路堑挡土墙大多数设在边沟旁；

2）山坡挡土墙应考虑设在基础牢靠处；

3）当路肩墙与路堤墙的墙高或截面圬工数量相近、基础状况相像时，应优先选用路肩墙；

4）若路堤墙的高度或圬工数量比路肩墙显著降低，而且基础牢靠时，宜选用路堤墙；

5）沿河路堤设置挡土墙时，应结合河流状况来布置，留意设墙后仍保持水流顺畅，不致挤压河道而引起局部冲刷。

2．挡土墙的纵向布置

挡土墙纵向布置在墙趾纵断面图上进行，布置后绘成挡土墙正面图

1）确定挡土墙的起迄点和墙长，选择挡土墙与路基或其它结构物的连接方式；

2）按地基及地形态况进行分段，确定伸缩缝与沉降缝的位置；

3）布置各段挡土墙的基础；

4）布置泄水孔的位置，包括数量、间隔和尺寸等；

3．挡土墙的横向布置

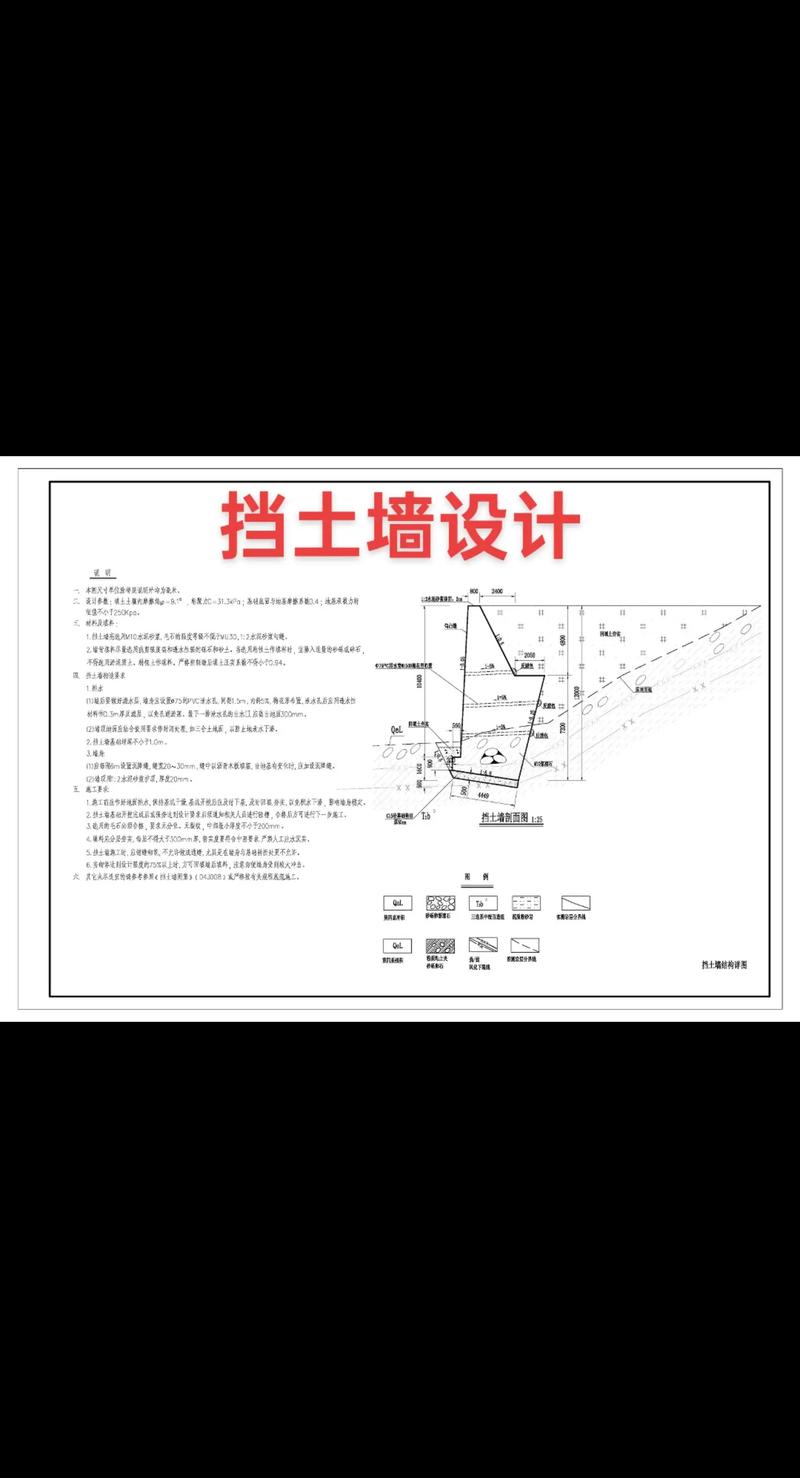

在墙高最大处、墙身断面或基础形式有变异处，以及其它必需桩号处的横断面图上进行。依据墙型、墙高及地基与填料的物理力学指标等设计资料，进行挡土墙设计或套用标准图，确定墙身断面、基础形式和埋置深度，布置排水设施等，并绘制挡土墙横断面图。

4．平面布置

个别困难的挡土墙，如高、长的沿河曲线挡土墙，应作平面布置，绘制平面图，标明挡土墙与路途的平面位置及旁边地貌与地物等状况，特殊是与挡土墙有干扰的建筑物的状况。沿河挡土墙还应绘出河道及水流方向，防护与加固工程等。

沉降伸缩缝

基地线

泄水孔

路线纵坡

锥坡

挡土墙正面图

二、挡土墙的构造组成

（一）墙身构造

1）仰斜墙背适用于路堑墙及墙趾处地面平坦的路肩墙或路堤墙。仰斜墙背的坡度不宜缓于1： ，通常在1：～1：

4）衡重式墙适用于山区地形陡峻处的路肩墙和路堤墙，也可用于路堑墙。上墙俯斜墙背的坡度1：～1：，下墙仰斜墙背在1：，上下墙的墙高比一般接受2：3

3）凸形折线墙背多用于路堑墙，也可用于路肩墙。上下墙的墙高比一般接受2：3

2）俯斜墙背适用于路堤墙、路肩墙。常用1：～1：，不超过4m的低墙可用垂直墙背

5）其他类型挡土墙的墙背形式可参考有关规范和设计手册

墙面一般均为平面，其坡度应与墙背坡度相协调。墙面坡度干脆影响挡土墙的高度。因此，在地面横坡较陡时挡土墙设计概念，墙面坡度一般为1：～1：，矮墙可接受陡直墙面；地面平缓时，一般接受1：～1：。

墙顶最小宽度，浆砌挡土墙不小于50cm，干砌不小于60cm。浆砌路肩墙墙顶一般宜接受粗石料或混凝土做成顶帽，厚40cm。如不做顶帽，对路堤墙和路堑墙，墙顶应以大块石砌筑挡土墙的设计模板.ppt，并用砂浆勾缝，或用5号砂浆抹平顶面，砂浆厚2cm。干砌挡土墙墙顶50cm高度内，应用25号砂浆砌筑，以增加墙身稳定。干砌挡土墙的高度一般不宜大于6m。

为保证交通平安，在地形险峻地段挡土墙的设计模板.ppt，或过高过长的路肩墙的墙顶应设置护栏。为保持土路肩最小宽度挡土墙设计概念，护栏内侧边缘距路面边缘的距离，二、，。

（二）基础构造

1）大多数挡土墙都干脆修筑在自然地基上。

2）当地基承载力不足，地形平坦而墙身较高时，为了减小基底压应力和增加抗倾覆稳定性，接受扩大基础。

a）墙趾或墙踵部分加宽；b）钢筋混凝土底板；

c）换填地基；d）台阶基础；e）拱形基础

3）当地基压应力超过地基承载力过多时，须要的加宽值较大挡土墙设计概念，为避开加宽部分的台阶过高，可接受钢筋混凝土底板。

4）地基为懦弱土层时，可接受砂砾、碎石、矿渣或灰土等材料予以换填。

5）当挡土墙修筑在陡坡上，而地基又为完整、稳固、对基础不产生侧压力的坚硬岸石时，可设置台阶基础，以削减基坑开挖和节约圬工。

6）如地基有短段缺口(如深沟等)或挖基困难(如需水下施工)，可接受拱形基础。

对于土质地基，基础埋置深度应符合下列要求：

(1)无冲刷时，应在自
