引言：电，是工业的血液，是生活的脉搏。而电工，便是守护这股能量的“安全使者”——左手紧握规程，右手连接光明，于毫厘间把控电流，在隐患前筑牢防线。每一次接线，是责任的传递；每一次排查，是平安的承诺。我们与电共生三孔插头怎么接线图解，以敬畏之心驭电揭秘！电工接线口诀搭配接线图，原来大佬都是这么操作的！，用专业之力护万家灯火。

1. 电线颜色接法口诀

火线黄绿红，零线蓝色同，地线黄绿双色通。火线常用黄、绿、红三色；零线多为蓝色；地线是黄绿双色，接线时对应颜色连接，避免混淆。

2. 插座接线口诀

左零右火上接地，面对插座记清晰。插座正面：左侧接零线，右侧接火线，上方（三孔插座）接地线，确保用电安全。

3. 开关接线口诀

火线进开关，零线直接连，灯线接出线。开关控制火线通断，零线直接接灯具，避免关灯后灯具带电。

4. 并联与串联接法口诀

并联：首首连，尾尾连，电压相等流分担；串联：首尾连，电流等，分压之和总电压并联各设备电压相同，总电流为各支路之和（如家用电器）；串联电流相同，总电压为各设备电压之和（如节日小彩灯）。

5. 电器接线口诀

先看铭牌标，电压电流要对好，火线零线别接倒，接地保护不能少。

按电器铭牌标注的电压、电流接线，确保火线零线正确，有接地端子

接地线的拆除与此相反。

6. 配电箱接线口诀

上进下出左零右火，地线排独立不混用。

电源从上方接入，下方引出；左侧接零线排揭秘！电工接线口诀搭配接线图，原来大佬都是这么操作的！，右侧接火线排；地线单独接接地排，不与零、火线混接。

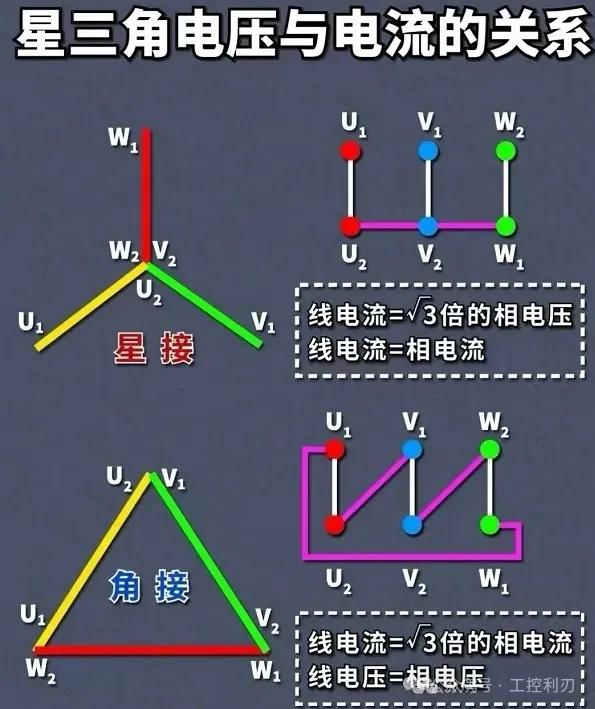

7. 三相交流电源接法口诀

星形：尾连一点（中性点），线压是相压√3；三角形：首尾相接，线压等于相电压。星形接法（Y接）：三相尾端相连，线电压是相电压的√3倍（如380V/220V）；三角形接法（接）：三相首尾相接，线电压等于相电压（如380V设备）。

8. 接地线顺序口诀

先接接地端，后接导体端；拆线反顺序，安全记心间。 接地线时先接接地体，再接设备导体；拆除时先拆导体端，再拆接地端，防止触电。

作为电工，安全和规范是一辈子的底线，分享几点核心心得：

1. 安全永远是1，其他都是0

接线前先验电，哪怕确认断电也要用试电笔再测一遍；

2. “多看、多问、多记”保平安

陌生设备先看说明书，不懂的电路别瞎动三孔插头怎么接线图解，哪怕是老师傅接的线三孔插头怎么接线图解，也要搞清楚原理再下手；

3. 细节藏着“保命符”

线头要压牢，裸露的铜丝别超过2mm，不然容易短路；

4. 别凭“经验”犯懒

哪怕接了几十年的插座，也别忘了“左零右火上接地”；

5. 敬畏电，也别怕电

了解它的脾气（电流、电压、短路原理），按规程操作，它就是工具！！
