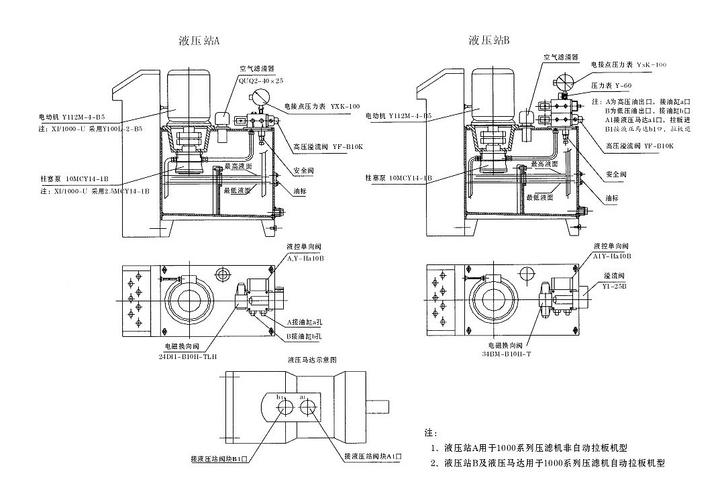

液压站设计与使用汇报人：2024-01-25液压站基本概念与原理液压站设计要点与规范液压站使用操作指南液压站性能评估与改进方向液压站在各行业应用案例分析总结回顾与展望未来发展01液压站基本概念与原理液压站定义及作用液压站是由液压泵、驱动用电动机、油箱、方向阀、节流阀、溢流阀等构成的液压源装置或包括控制阀在内的液压装置。液压站定义按驱动装置（主机）要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下，由电机带动油泵旋转，泵从油箱中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机的执行元件，从而控制液压机的动向。液压站作用液压系统工作原理电机带动油泵旋转，泵从油箱中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机的执行元件，从而控制液压机的动向。液压系统组成一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。液压系统工作原理液压站组成结构电机控制阀驱动液压泵旋转。控制液压油的方向、压力和流量。液压泵油箱管路及接头将机械能转换成液体的压力能。储存液压油。连接各个部件，传输液压油。02液压站设计要点与规范

设计目标与原则满足特定工艺需求根据实际需求，设计合理的液压站，确保提供稳定、可靠的液压动力。高效节能优化液压站设计，降低能耗，提高系统效率。易于维护简化结构，便于日常维护和保养，降低维修成本。根据负载和速度要求，确定合适的系统压力等级。系统压力流量需求温度控制计算并确定各执行元件的流量需求，以确保系统正常运行。设定合适的油温范围，确保液压油在最佳工作状态下运行。关键参数确定元件选型与布局优化根据流量和压力需求液压站设计与使用，选择合适的液压泵类型及规格。根据控制需求，选择适当的液压阀类型，如方向阀、压力阀和流量阀等。确保油箱容量足够，且具备散热、沉淀杂质等功能。优化管路走向和连接方式，降低压力损失和泄漏风险。泵的选型阀的选型油箱设计管路布局安全阀设置防护装置油温监控紧急停机装置安全性考虑及防护措施在系统中设置安全阀，防止过载和压力过大对系统造成损坏。对关键元件和管路设置防护装置，避免意外碰撞和损坏。实时监测油温，防止油温过高引发火灾等安全事故。设置紧急停机装置，确保在紧急情况下能迅速切断系统动力源。03液压站使用操作指南启动前准备工作检查液压油位是否在正常范围内液压站设计与使用，如不足应及时补充。确认各液压元件、管路及接头是否紧固，有无渗漏现象。检查电气系统是否正常，包括电源、控制线路及仪表等。确保冷却系统工作正常，冷却液充足且循环良好。03按照规定的启动程序启动液压站，注意观察启动过程中的各项参数。在运行过程中，密切关注压力表、温度表等仪表的指示，确保液压系统在正常范围内工作。定期检查液压油的质量，如发现油质变差应及时更换。注意监听液压站运行时的声音，如有异常响声应立即停机检查。正常启动及运行过程监控液压系统压力不足液压油温度过高液压油泄漏电气系统故障故障诊断与排除方法检查液压泵、溢流阀等元件是否正常工作，清洗或更换堵塞的滤油器。检查管路及接头是否紧固，更换损坏的密封件。检查冷却系统是否正常工作，清洗散热器或更换冷却液。检查电源、控制线路及仪表等是否正常，修复或更换损坏的电气元件。定期更换液压油和滤油器，保证油液清洁度。定期对电气系统进行维护和保养，保证系统稳定运行。定期对液压元件进行清洗和检查，确保其正常工作。在维护保养过程中，应注意安全操作规范，防止意外事故发生。维护保养周期及注意事项04液压站性能评估与改进方向评估液压站的总功率、有效功率和效率，以确定其能源利用情况。液压泵站的功率和效率液压油的清洁度系统压力和流量稳定性噪音和振动通过检测液压油的颗粒污染度、水分含量等指标，评估液压油的清洁度对系统性能的影响。检测液压站在不同负载下的压力波动和流量稳定性，以评估系统的动态性能。测量液压站的噪音和振动水平，以评估其运行平稳性和对周围环境的影响。性能评估指标体系建立03故障诊断与排除针对测试中出现的故障和问题，进行故障诊断和排除，确保液压站的正常运行。01测试结果与设计指标对比将实际测试结果与设计指标进行对比分析，找出性能差异和潜在问题。02不同工况下的性能表现分析液压站在不同负载、速度和温度等工况下的性能表现，以全面评估其性能。实际性能测试结果分析ABCD针对性改进措施提优化液压元件选型根据性能评估结果，选用更合适的液压泵、马达、阀等元件，提高系统性能。改进系统控制策略优化系统控制算法，提高系统响应速度和稳定性。加强液压油清洁度管理采取定期更换液压油、加装过滤器等措施，提高液压油的清洁度。降低噪音和振动采取减振降噪措施，如加装消音器、改善管路布局等，降低液压站的噪音和振动水平。随着工业4.0和智能制造的推进，液压站将实现更高程度的智能化，包括自适应控制、远程监控和故障诊断等。智能化发展未来液压站将更加注重能源利用效率，采用高效率的液压元件和系统设计方案，降低能耗。高效率、低能耗环保意识的提高将促使液压站采用更环保的液压油、减少泄漏和降低噪音等，实现可持续发展。环保、可持续发展未来发展趋势预测05液压站在各行业应用案例分析液压站为数控机床提供动力，实现工件的精确加工。数控机床液压站驱动塑料机械的合模、开模、顶出等动作，提高生产效率和产品质量。塑料机械液压站用于冶金机械的轧制、剪切、弯曲等工序，满足大负载、高精度的要求。冶金机械机械制造行业应用案例液压站为飞机起落架提供动力，实现起落架的收放和刹车功能。飞机起落架液压站驱动航天器发射装置的定位、锁定和解锁等动作，确保发射过程的安全可靠。航天器发射装置航空航天领域应用案例液压站为汽车制动系统提供动力，实现车辆的制动和停车功能。汽车制动系统液压站驱动汽车转向系统的转向助力泵，提高转向灵活性和驾驶安全性。汽车转向系统汽车工业应用案例农业机械液压站驱动农业机械的耕作、播种、收割等动作，提高农业生产效率。电梯液压站为电梯提供动力，实现电梯的升降和平层功能。建筑机械液压站为建筑机械的挖掘、装载、起重等动作提供动力液压站设计与使用液压站设计与使用，满足建筑施工需求。其他行业应用案例06总结回顾与展望未来发展完成了液压站的整体设计和关键部件的选型，确保了系统的稳定性和可靠性。实现了液压站的自动化控制，提高了生产效率和产品质量。通过实验验证，证明了液压站设计的合理性和可行性液压站设计与使用，为后续的应用和推广奠定了基础。本次项目成果总结回顾在设计过程中，对部分细节考虑不够周全，导致在实际应用中出现了一些问题，如泄漏、噪音等。由于液压站的工作环境较为恶劣，对设备的耐磨性、耐腐蚀性提出了更高的要求，需要在后续的设计中加以改进。当前液压站的智能化程度还有待提高，以实现更高效的能源利用和更便捷的操作维护。存在问题和挑战剖析加强液压站的智能化研究，引入先进的控制技术和传感器技术，实现设备的自适应控制和远程监控。拓展液压站的应用领域，探索其在新能源、航空航天等领域的潜在应用价值。针对存在的问题和挑战，对液压站进行进一步的优化和改进，提高设备的性能和稳定性。下一步工作计划安排
