之前本人对千分尺不是很了解深度千分尺的读数方法，想找一篇有关千分尺读数方法的文章找了好久都没有找到很具体的资料深度千分尺的读数方法，后来还是直接找了三丰公司的产品说明书来具体地进行了解。今天就来跟大家分享一下我的经验-千分尺读数方法。

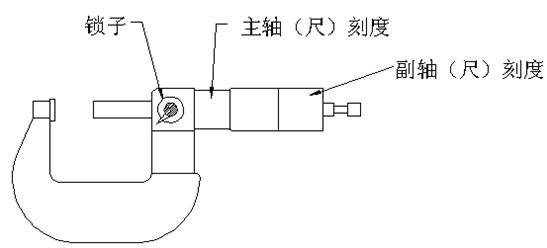

在进行千分尺的读数之前，我们必须首选了解千分尺的各部分结构的名称千分尺读数方法，这样等一下我说的时候大家会更容易了解。千分尺的结构包括：基准面、锭子、锁子、主轴、副轴、棘轮、外框、保持钮、英寸/mm转换钮、复位钮、主轴刻度、副轴刻度以及预置钮。大家还是不明白的话可以看下图：

知道了千分尺的各部名称,我们就可以具体讲解千分尺的读数了。

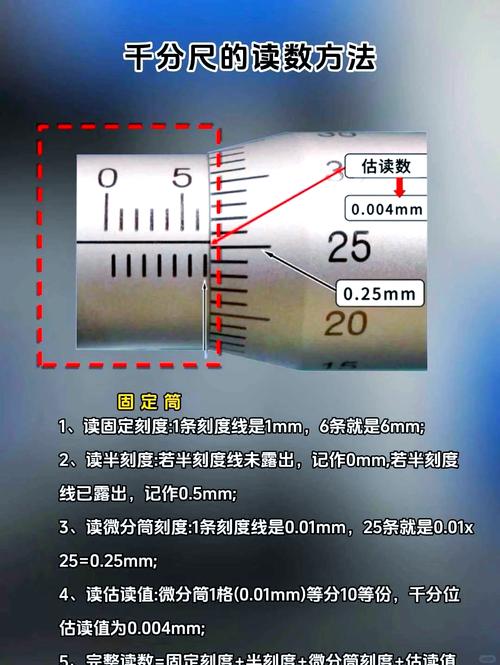

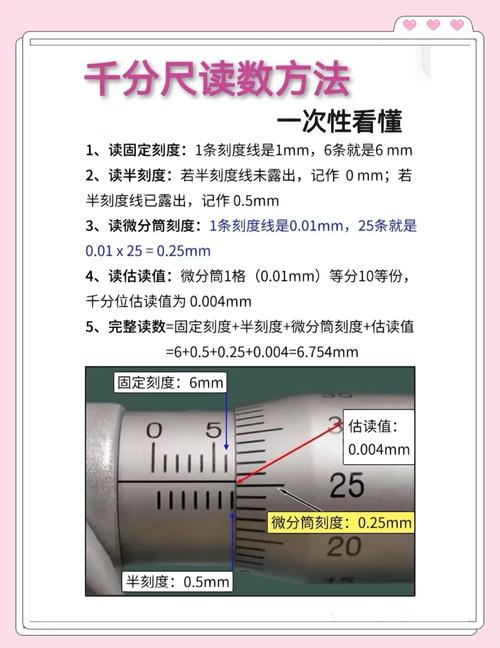

千分尺读数时,先以微分筒的端面为准线,读出固定套管下刻度线的分度值(只读出以毫米为单位的整数),再以固定套管上的水平横线作为读数准线,读出可动刻度上的分度值,读数时应估读到最小刻度的十分之一,即0.001毫米。如果微分筒的端面与固定刻度的下刻度线之间无上刻度线,测量结果即为下刻度线的数值加可动刻度的值;如微分筒端面与下刻度线之间有一条上刻度线,测量结果应为下刻度线的数值加上0.5毫米,再加上可动刻度的值,如上图(左)读数为8.384毫米,上图(右)读数为7.923毫米。        数显千分尺刻度读取方法:测量值:直接读出所显示的数据。

刻度显示千分尺读取方法:测量值:主轴刻度+副轴刻度。

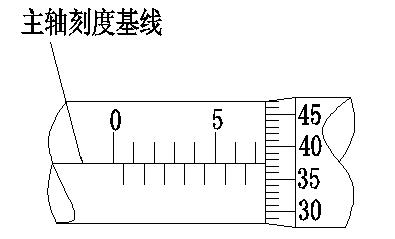

根据如下图所示的主轴和副轴放大图,说明如下。1、首先读出副轴边缘在主轴上的刻度。在下图中,由于其边缘在主轴上处于7和7.5之间,所以主轴刻度是7mm.2、读取和主轴刻度基线重合的副轴刻度。在下图中,主轴刻度基线对齐到副轴上的37和38之间位置,再根据刻度分量读出其分刻度,就可得0.4,因此副轴刻度是37.4。3、往在〈2〉中得到的数据上乘于主轴1个刻度的单位。

在下图中,由于主轴1个刻度单位是0.1mm,因此0.01×37.4=0.374mm。4、把〈1〉和〈2〉的结果相加,就得到(最终)测量值。在下图中,其测量值是7+0.374=7.374mm。

以上都是个人的有关千分尺读书方法的一些经验见解千分尺读数方法，如果有不对的地方还请大家指正。不过本人还是很高兴可以跟大家分析一些自己的一些经验的深度千分尺的读数方法，希望这篇千分尺读书方法可以帮到大家。
