Redis 的集群模式实现高可用

Redis 的集群模式实现高可用

但掌门人日理万机，应接不暇，还是把头发都愁掉了！

为了掩饰尴尬，从此少林弟子不准留头发

这时可能有小伙伴产生疑问了，性能不好，那就加 CPU、加内存或者网络带宽呗？！

只能说太天真！当数据量增大、并发增高时，一味地增加 Redis 服务器的 CPU、内存和网络带宽，往往不能起到很好的优化效果。

毕竟，服务器也和人的体能极限一样，不是吃得越多，就可以干活越快的。

而纵向扩展不管用，我们就只能考虑横向扩展了：团结就是力量，一个人忙不过来，那就再来十个。

于是乎Redis 的集群模式实现高可用，今天的主角——Redis 集群模式应时而生。

2. 集群模式：分权

.0 之后，加入了 Redis 集群模式，即 Redis ：可以自动在多个节点上分布数据，节点间的数据能共享，也能动态地调整数据分布。

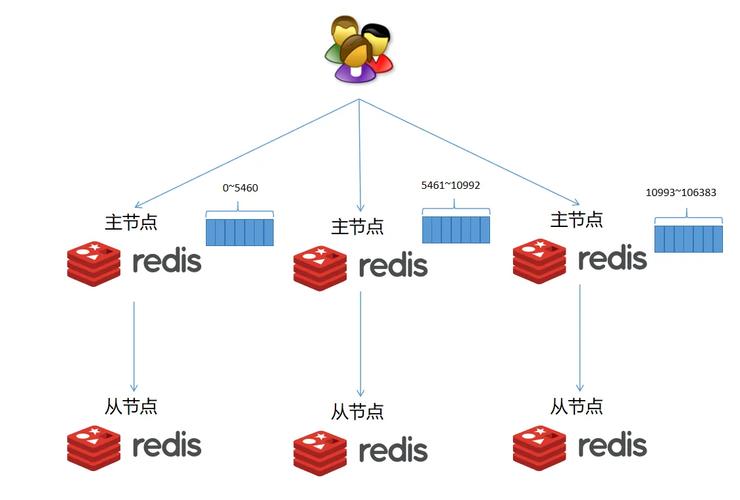

2.1 集群架构

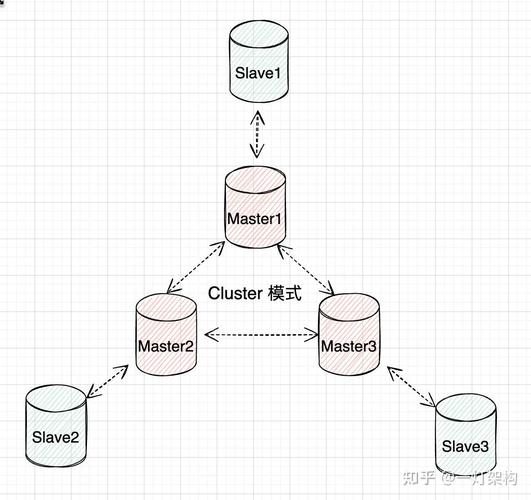

Redis 集群采用去中心化的思想，没有中心节点的说法。

对于客户端来说，整个集群可以看成是一个整体，可以连接任意的节点进行数据操作，就像操作单实例 Redis 一样，也不需要任何的代理中间件。

少林掌门：帮手来了，不用一个人掉头发了！

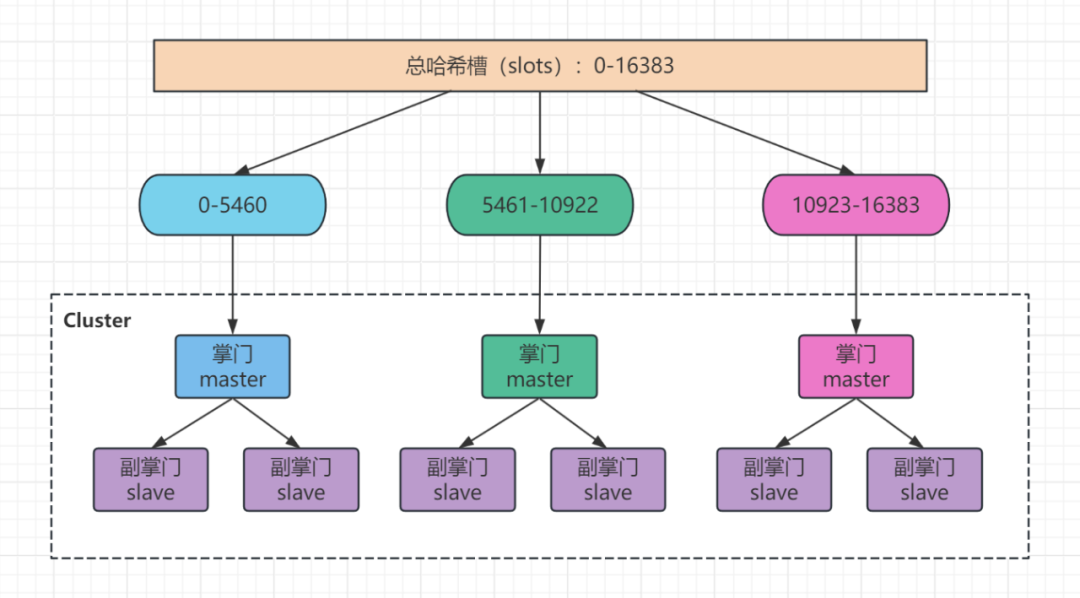

最重要的是，Redis 集群具有高可用性，支持多个 节点，每个 节点都可以挂载多个 slave 节点，当 节点挂掉以后，集群会选出一个新的 节点。

自武林大会 3.0 以来，少林为了解决事务变多，掌门人疲于应对的问题，引入了多掌门模式：每个掌门平级，共同处理门派事务，也可以发展自己的副掌门，以作平替。

当有新的外宾访问时，会首先通过少林寺通信部（）来将请求转发给各掌门，再分别处理。

相当于一个人的活可以数以千计个人一起干，不得不说，这很强！

那这个过程是如何建立起来的呢？

2.2 集群组建

首先，少林会选出多个掌门人（根据武林秘籍的数量决定），然后找一个掌门人负责集群组建的主持工作。

武林规定，一个门派不超过 1000 个掌门人： 节点个数尽量在 1000 个以下

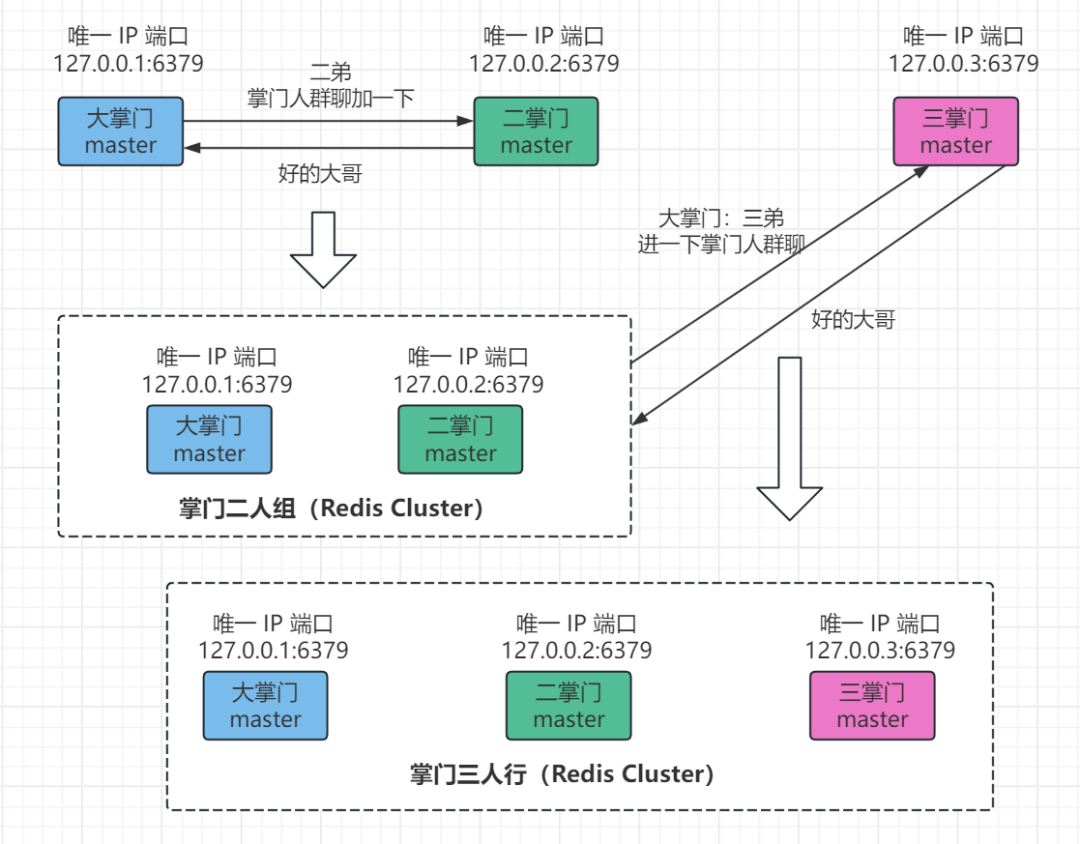

假设我们用三个 节点作为集群成员，它们的建连过程如下图所示：

为了提升工作效率，掌门人之间需要加群方便沟通，在 Redis 中， 可以向 节点发送以下命令建连：

MEET 127.0.0.2 6379

当 节点回复响应时，一个 Redis 便组建成功了。

群聊组建成功后，掌门人们便开始各自管理事务。但少林存放的武林秘籍这么多redis高可用集群，每个掌门该如何分配管理呢？

2.3 集群数据分片

在少林里，有专门的算法机制以及秘籍库来管理武林秘籍。

首先：将每本武功秘籍都赋予一个唯一标识，并将唯一标识分类后放到不同的秘籍库，然后交由不同的掌门人进行管理。

其中：算法机制用的是 CRC16redis高可用集群，秘籍库有 16384 个

结合集群中各 节点的交互包大小、节点数量的最大值来考量：Redis 官方将集群中所有的数据划分到 16384（2 的 14 次方）个哈希槽（slots）里面，每个 节点管理一部分 slot。

当 节点数为 N 时，每个节点的哈希槽（slot）个数为 16384/N 个，基本保证均匀分布。

当然，这是可以人为控制的，如果某个节点的性能较好，就可以多分配一些 slot。命令如下：

redis-cli -h 127.0.0.1 -p 6379 0, 5460

能者多劳，这在掌门人之间也达成了共识。

2.4 数据存取流程

我们知道，江湖中每天都会新增不可计数的武林秘籍，而少林要求这些武林秘籍都有一个唯一标识 key，真实的秘籍信息存放在 value 里面。

少林会根据 key 的不同，将它们归为不同的秘籍库redis高可用集群，然后再根据秘籍库的编号，让不同的掌门人分属管理。

当对秘籍进行存取时，少林通信部会使用 CRC16 算法对秘籍 key 进行计算并对 16384 取模，得到的结果就是这个武功秘籍存放的秘籍库 slot：

slot = CRC16（key）% 16384

然后，通信部会根据掌门人群组返回的 {slot，Redis 实例 IP} 映射表，通过秘籍库 ID 去找到对应的掌门人住址，最后向此掌门人存储或索要 key 对应的武功秘籍 value。

3. 集群的扩容与访问

这时，有聪明的武林同道发现了问题：既然秘籍库的数量是固定的 16384，当少林寺新增掌门人时，岂不是没有秘籍库可以管理了？

这个问题很好，当哈希 slot 已经被分配完毕，并已经存储数据时，如果后续在线上需要新增 节点，那新增的哈希 slot 从哪里来呢？

既然蛋糕不会变大，那只能把现有的蛋糕分出来了。

怎么分？那当然是一人分一点出来！大家都不愿意吃亏，所以分出来的地盘尽可能相同。

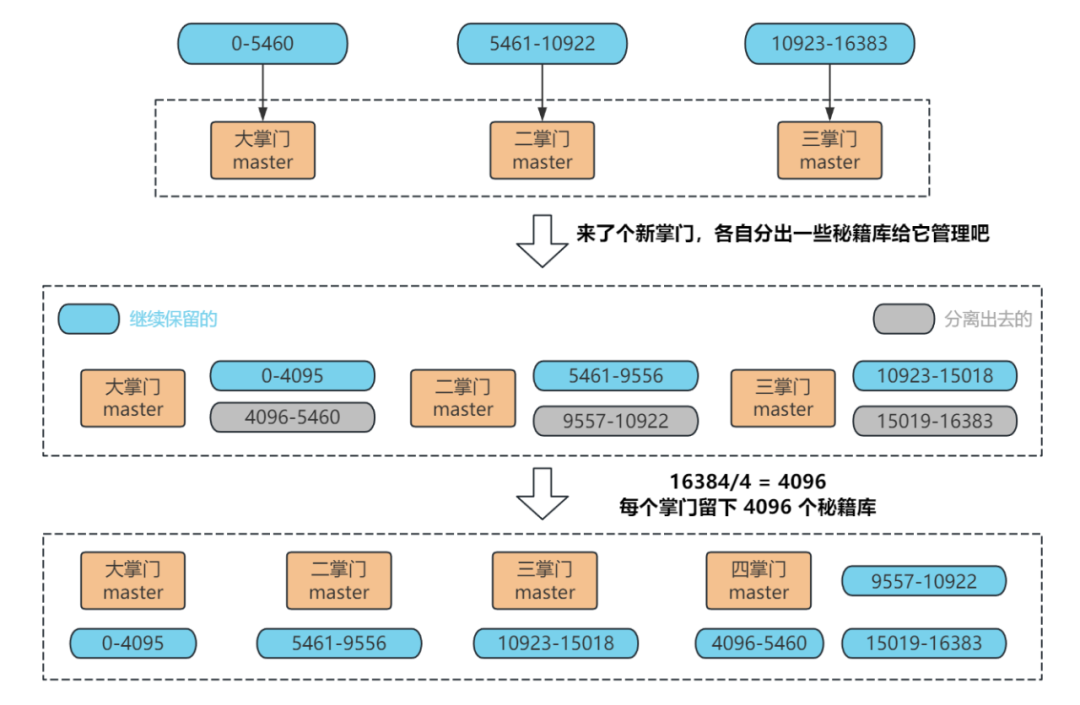

3.1 数据迁移：一人分一点

当少林寺宣布要新增一个四掌门时，大家纷纷开始工作。

首先，三个掌门首先会划出一部分秘籍库出来，准备移交到四掌门管辖。

确定好迁移的秘籍库后，通信部会做以下几件事：

对目标节点（即四掌门：127.0.0.4: 6385）发送  {slot} 127.0.0.4 命令，让目标节点准备导入槽数据；

对源节点（大掌门、二掌门、三掌门 3 个节点）发送  {slot} 127.0.0.4 命令，让源节点准备迁出槽数据；

源节点上循环执行  {slot} {count} 命令Redis 的集群模式实现高可用，获取 count 个数据槽 {slot} 的 key；

在源节点上执行  127.0.0.1 6379 key 0 {} 命令将指定的 key 进行迁移。

重复 3,4 步骤直到槽下所有的键值数据迁移到目标节点。

当迁移结束后，向集群中所有的主节点发送通知，slot 集合已经分配给了目标节点。

3.2 数据访问：秘籍怎么取

上面我们已经说过了，在少林寺存储的武林秘籍由各掌门共同处理。那么，当外宾想要获取存储的秘籍时，该如何获取呢？

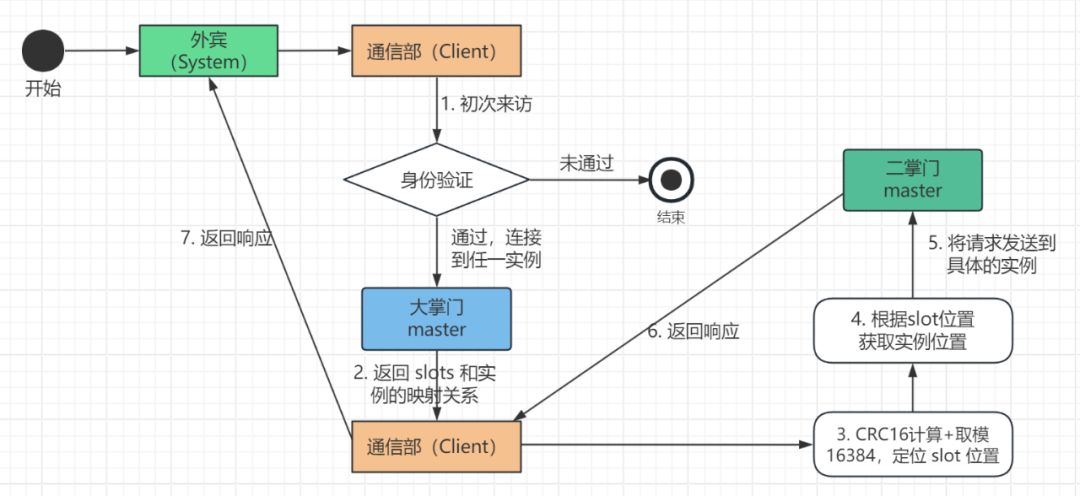

如上图所示，当 首次访问 Redis 时，会经过三个步骤：

正常访问是这个流程，但如果新增节点后，key 对应的 slot 被迁移了怎么办呢？

3.3 slot 已迁移，秘籍找谁要

当通信部第一次访问秘籍 key1 时，计算得出 slot(key1) = 5000，然后被掌门人群组告知：这个 slot 5000 对应的武功秘籍存放在大掌门那里，于是通信部将 {slot=5000, 大掌门} 这个映射信息存了下来。

但是，当客户端第二次访问 key1 时，slot 5000 已经被大掌门分给了四掌门，由于秘籍迁移的过程需要一定的时间，所以分两种情况讨论：

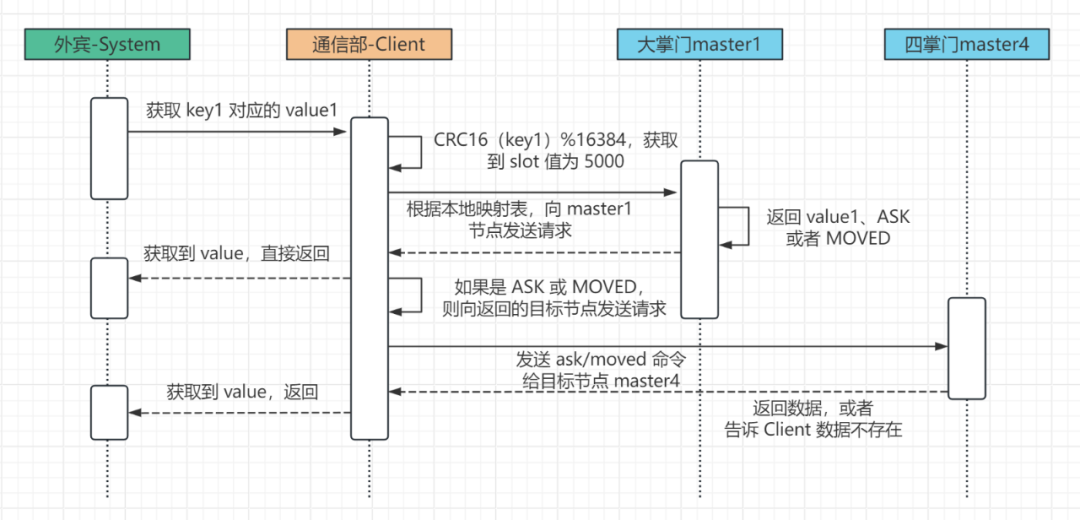

当请求的 slot 发生迁移时，redis- 交互时序图如下：

首先，通信部成员根据 slot 5000 和武功秘籍的唯一标识 key1 屁颠屁颠去找大掌门索要武功秘籍，但是大掌门说：这个 key1 对应的武功秘籍找不到，我这会在做秘籍迁移呢，我先看下 slot 5000 秘籍库的钥匙有没有在我这里吧：

客户端收到 返回的异常后判断：

这时，有小伙伴要问了：都是重定向，MOVED 和 ASK 有什么实质性区别吗？

其实，和 HTTP 请求里的重定向 301、302 类似，MOVED 和 ASK 就是永久重定向和临时重定向的区别，分别代表 key 已迁移和不确定 key 已迁移的异常状态。

4. 小结

当业务规模不断扩展，用户量和并发量都很大时，用主从复制+哨兵机制来支撑 Redis 的高可用还是不能解决单机主实例的性能问题：比如数据响应太慢。

同时，在面对千万级甚至亿万级的数据流量时，利用分治法来进行实例扩展尤为重要。

而 Redis 集群，不仅原生支持了主从复制，每个主节点都用备用节点，而且还支持哨兵机制，当某个主节点宕机时， 会自动将对应的 Slave 节点选为 ，以实现故障转移。
