全站仪的放样功能，能够把设计图纸里的点，在实地准确地标定出来。接下来，大水牛就手把手带大家实操全站仪如何进行放样？手把手教你！，看看如何运用全站仪开展点放样工作。

步骤一：

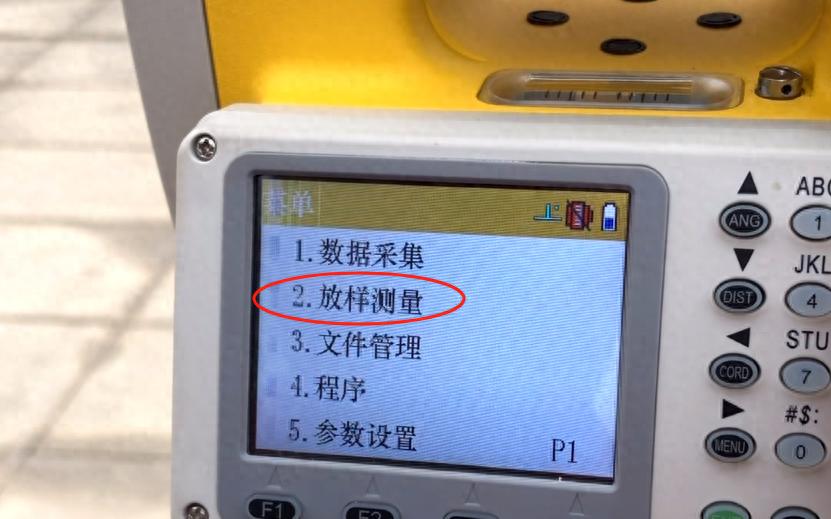

第一步，要先对仪器进行对中整平操作，完成后进入放样程序。进入程序时，通常会弹出文件选择界面全站仪的使用图文教程，大家可按需进行相应设置。

步骤二：

紧接着设置测站点，也就是仪器架设位置的坐标。

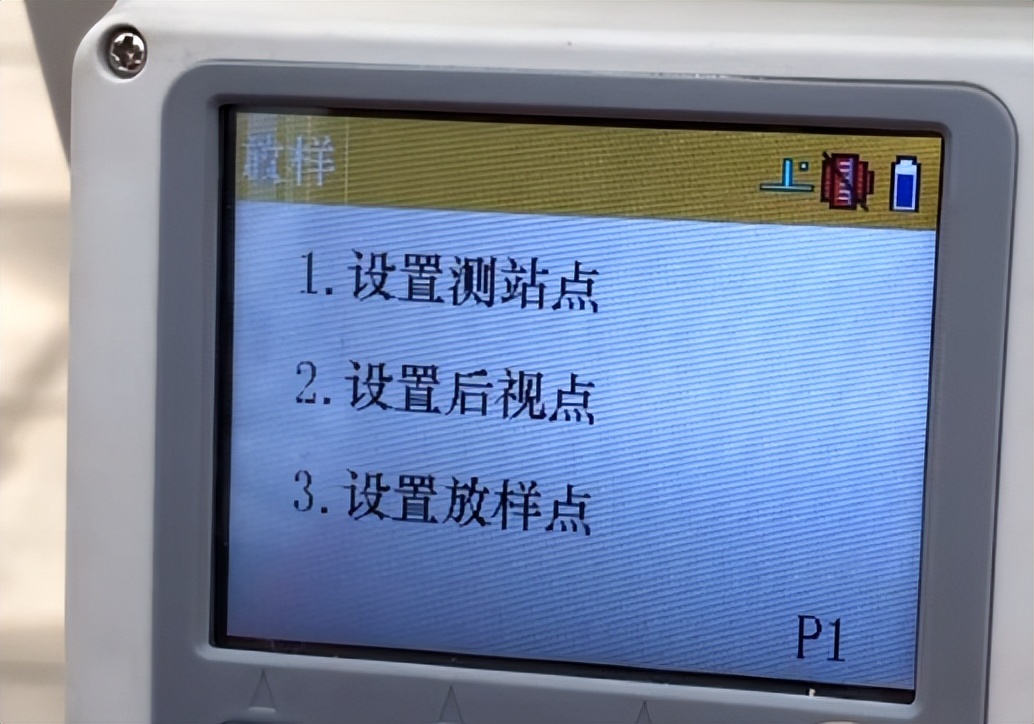

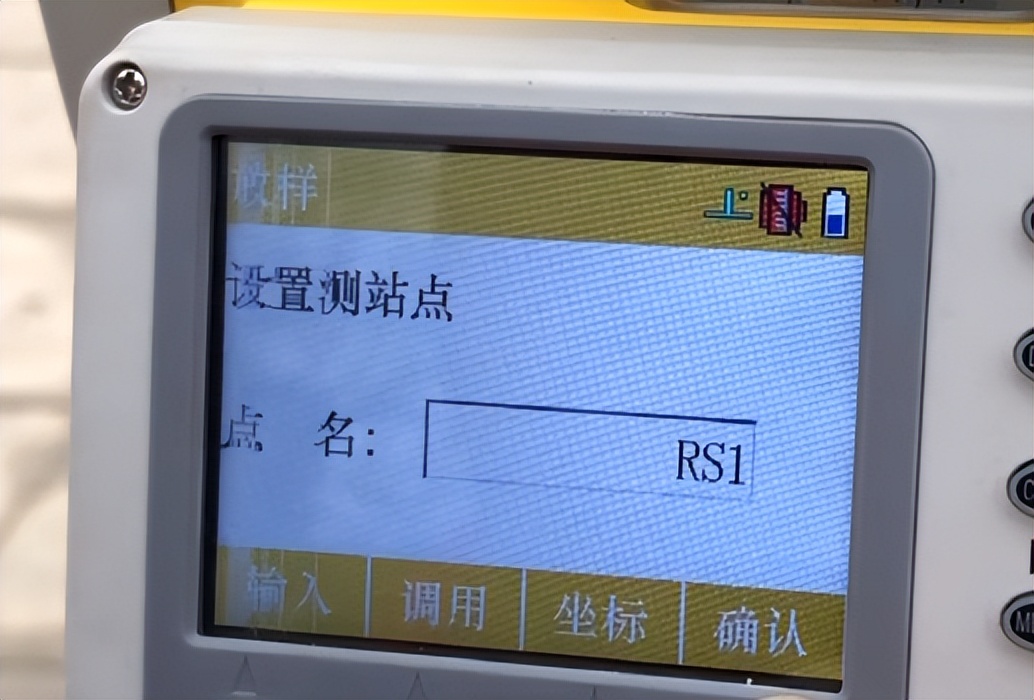

选择界面中的第一项 “设置测站点”，下方会出现【输入】【调用】【坐标】这几个选项。由于本次演示所用的仪器，事先没有存储该点的坐标，因此我们选择【坐标】选项，录入点的数据。

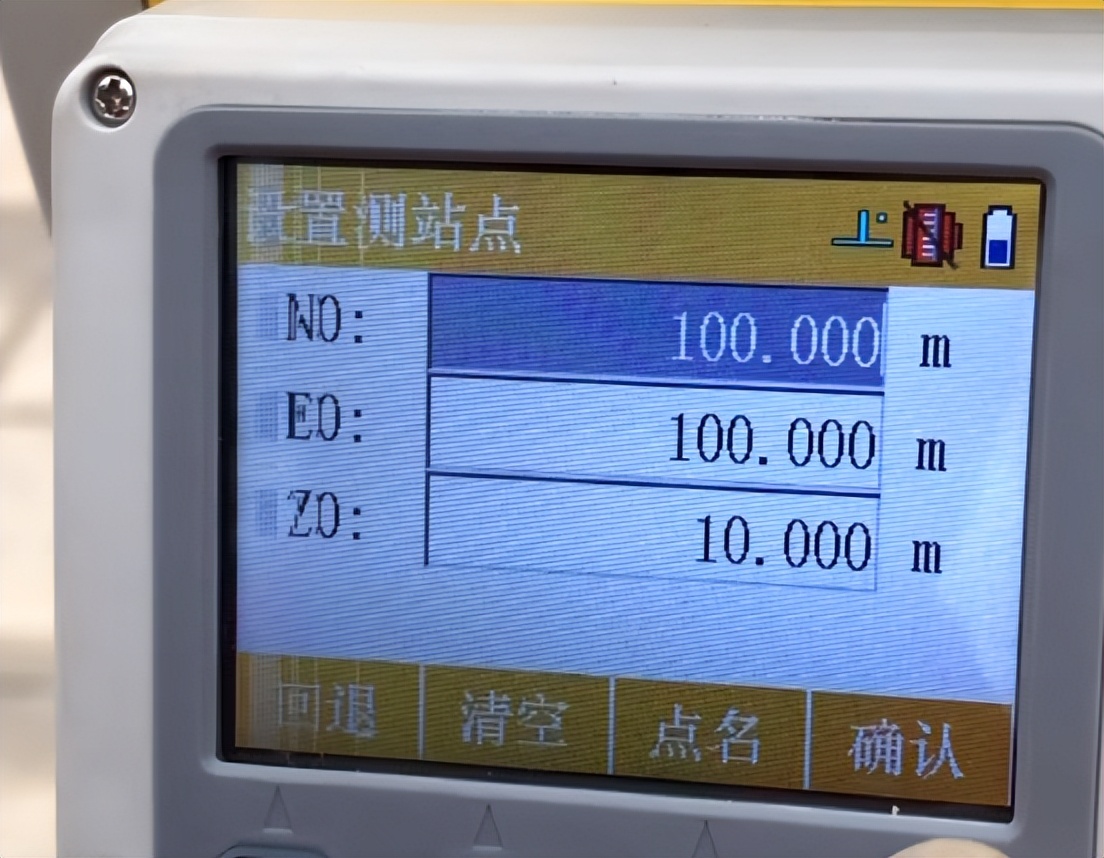

假设本次仪器架设点的坐标为 100,100,10，按界面提示正确输入。输入完成后，一路点击确认，随后会出现仪器高设置界面，根据实际情况设置好仪器高度。

步骤三：

完成上述步骤并确认无误后，会返回放样界面。此时，点击【设置后视点】全站仪的使用图文教程，后视点的作用是为仪器定向。

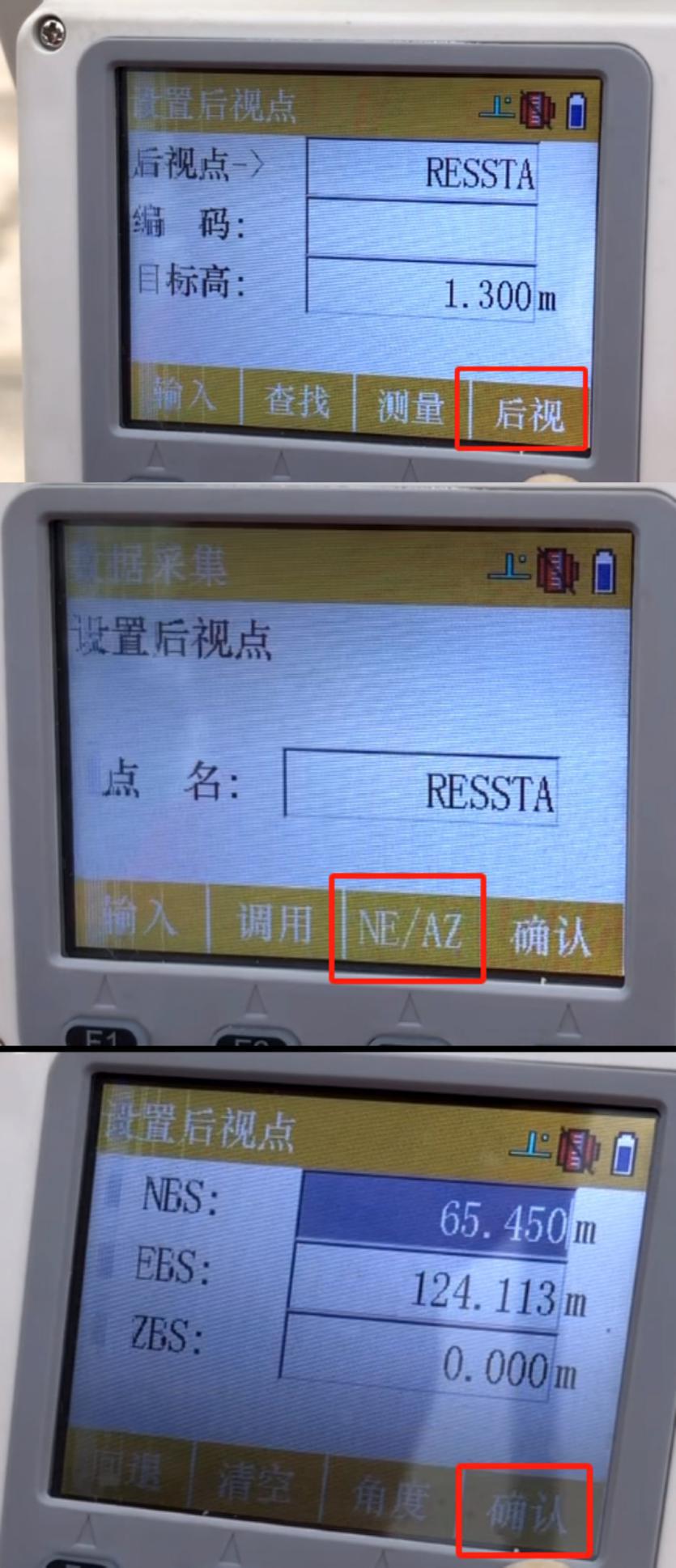

点击【后视】-【NE/AZ】，将仪器对准后视点，然后点击【确认】。

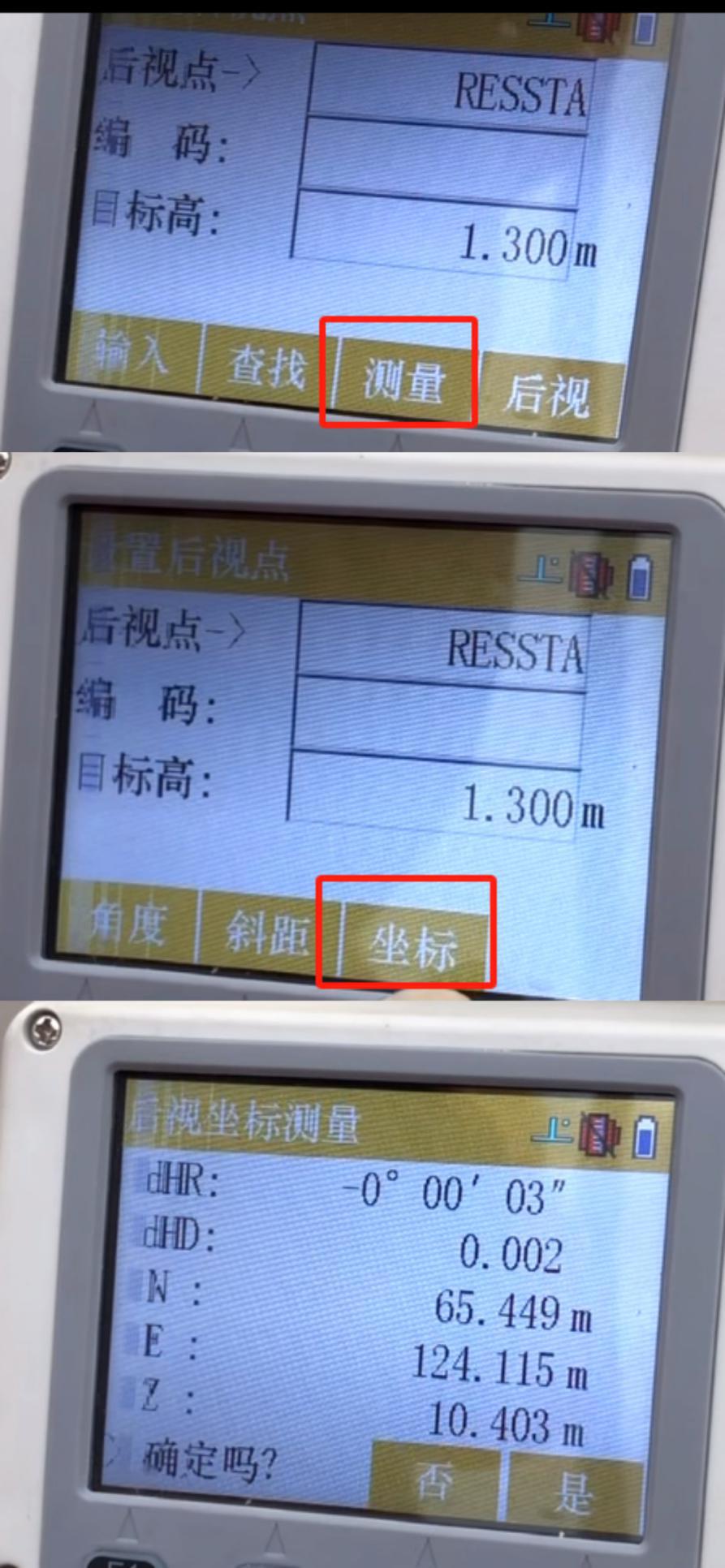

确认之后全站仪如何进行放样？手把手教你！，又会回到设置后视点界面。这时，点击【测量】-【坐标】，选择【坐标】就能对两点间的准确性进行检验。

步骤四：

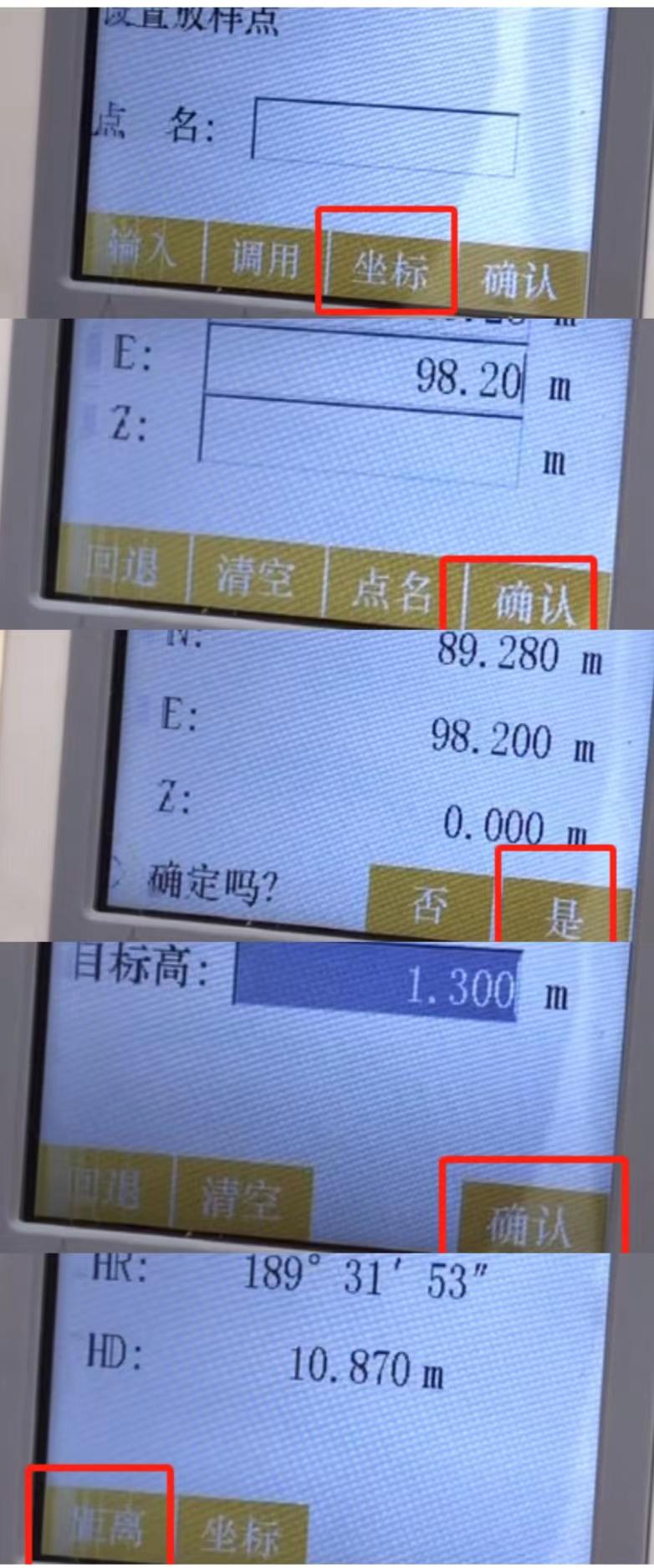

确认无误后，进行第三项【设置放样点】的操作。放样点的点名可自行设定，同样点击【坐标】，录入相应数据。完成数据录入后，点击确认。目标高指的是棱镜的高度，根据实际情况设置。在最后的计算值界面全站仪的使用图文教程，有距高和坐标两种模式，一般我们选择距高模式。

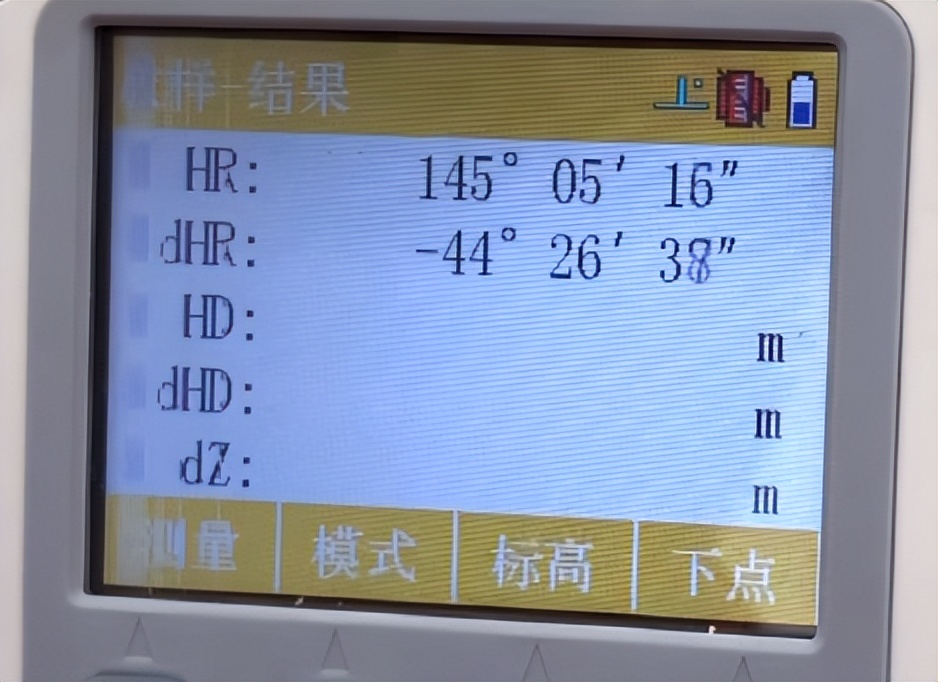

系统会据此计算出仪器照准部需要转动的角度：

HR：代表实际测量得到的水平角；

dHR: 对准放样点仪器应转动的水平角 = 实测水平角–计算的水平角。

当 dHR = 0°00′00″时，即表明找到放样点的方向。

转动仪器，让 dHR 接近 0°，然后锁定水平制动螺旋，通过微调使 dHR 精确等于 0°00′00″，完成后按下【测量】键。

HD：实测的水平距离

dHD：对准放样点尚差的水平距离

dN=实测坐标（N）–放样坐标（N）

dE=实测坐标（E）–放样坐标（E）

dZ =实测坐标（Z）–放样坐标（Z）

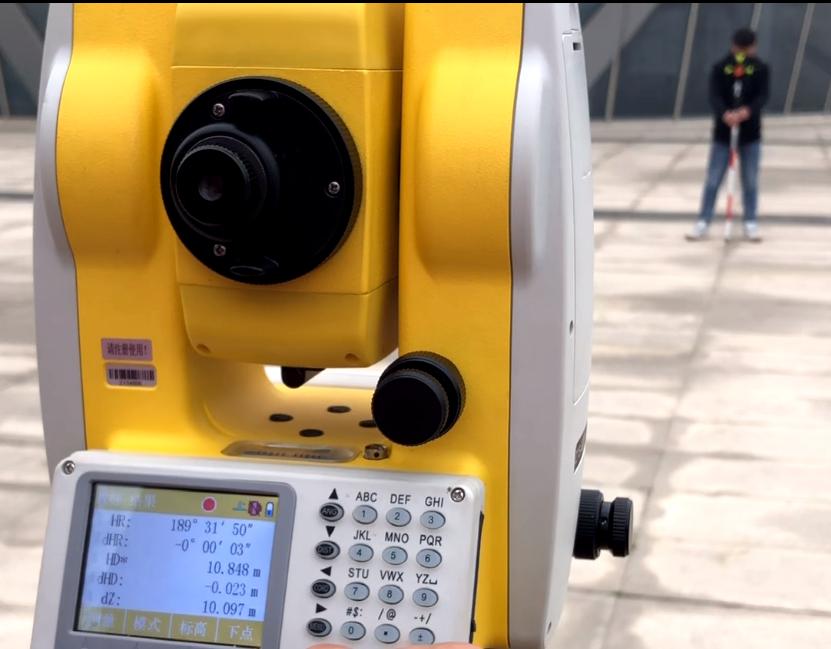

当显示值 dHR，dHD 均为 0 时，则放样点的测设已经完成

按下 （下点）键，就能进入下一个放样点的测设流程。这时，界面会显示上一个放样点的点号。

到此，全站仪的点放样功能操作就介绍完了。在指挥棱镜移动时，一定要注意方向，避免出现错误。
